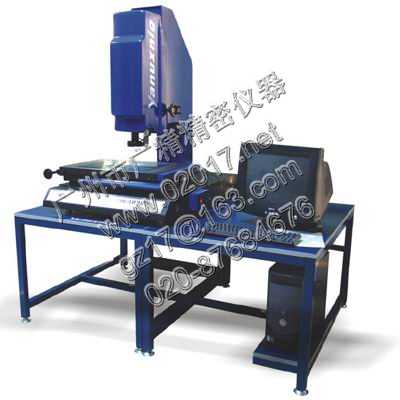

二次元影像测量仪(YVM4030A)
影像测量仪又称光学投影机、轮廓投影机或简称为投影机，即垂直型投影机，它是利用光学原理将工件的轮廓经各种透镜及反射镜投影，并放大成各种倍数后，先投影到半透明的投影幕上，再配合各种标准图片，作非接触式的测量。其投射路径有 (a) 垂直型投影机；(b) 落地型投影机；(c) 水平型投影机。投影机与灯炮通电后，光线经过滤热镜片、透镜组、工作台平板、反射镜、投影幕等，将工件轮廓或表面经放大后并投影至半透明的投影幕上。通常，必须调整工件与投影透镜间至适当的焦距距离，使投影幕至最清楚的状况，以确保工件测量的准确性。
二次元影像测量仪(YVM4030A) 特点：
１、00级高稳定性花岗石底座。
２、采取瑞士TESA专利光学读值测量系统。
３、YR-3T多功能影像、探针互锁量测软件。
４、台湾制高耐磨Ｖ型导轨。
二次元影像测量仪(YVM4030A) 技术参数：
|
仪器型号
|
YVM1575A
|
YVM1575ASPC
|
YVM2010A
|
YVM2010ASPC
|
YVM3020A
|
YVM3020ASPC
|
YVM4030A
|
YVM4030ASPC
|
|
X、Y方向移动行程
|
150ⅹ75mm
|
200ⅹ100mm
|
300ⅹ200mm
|
400ⅹ300mm
|
||||
|
Z轴升降范围
|
160mm
|
160mm
|
160mm
|
300mm
|
||||
|
X、Y最小显示值
|
0.001mm
|
0.001mm
|
0.001mm
|
0.001mm
|
||||
|
光学放大倍率
|
0.7~4.5X
|
0.7~4.5X
|
0.7~4.5X
|
0.7~4.5X
|
||||
|
影像放大倍率
|
20X~266X
|
20X~266X
|
20X~266X
|
20X~266X
|
||||
|
视场范围
|
10~1.6mm
|
10~1.6mm
|
10~1.6mm
|
10~1.6mm
|
||||
|
43万像素彩色高清晰度摄影机(SONY芯片)
|
||||||||
|
测量软件
|
影像式2D专用测量软件(带自动寻边)
|
|||||||
|
PC主机
|
赛扬4 2.8G CPU、17”纯平彩显、256M内存、40G硬盘
|
|||||||
|
仪器基座
|
瑞士进口花岗石平台
|
|||||||
|
照明
|
上、下光源均用可调节亮度LED无影灯
|
|||||||
|
仪器重量
|
550ⅹ500ⅹ680mm
|
550ⅹ500ⅹ680mm
|
550ⅹ900ⅹ680mm
|
960ⅹ820ⅹ940mm
|
||||
|
外形尺寸
|
140kg
|
150kg
|
190kg
|
350kg
|
||||
|
选购件
|
0.5X、2X摄影目镜，可增加或降低倍数
|
|||||||
二次元影像测量仪(YVM4030A)规格说明：
型号：YVM-4030T探针式影像三坐标测量仪测量范围：400(X)X300(Y)X300(Z)mm
精度：
线性精度：(3+L/200)um
重复精度：3um
最小显示位数：0.001mm
量测方式：
１、影像式＋探针式
２、高清晰度彩色摄像机
３、0.7-4.5Zoom变焦镜头 倍率变化：20X-220X
４、瑞士TESA测头：￠2、￠3mm
５、工作距离范围：115mm(影像)
６、联想品牌电脑：“赛扬”4 2.8GCPU、80G硬盘、256M内存、17寸纯平彩显
量测软体：YR-3T
工作温度：20±1℃
操作温度：13-35℃
是否符合电磁兼容实验：OK
机台重量：350Kg
外观尺寸：960*820*940mm
工作台范围大小：600*400mm
工作电压：220V
工作温度：20±1℃
操作温度：13-35℃
是否符合电磁兼容实验：OK
机台重量：350Kg
外观尺寸：960*820*940mm
工作台范围大小：600*400mm
工作电压：220V
二次元影像测量仪(YVM4030A)测头：
单一方向重复精度：≤2μm
测头压力调整：0.1-0.3N
螺牙:M2-M3
长度：
测针廷长杆材料:不锈钢或是钨钢
单一方向重复精度：≤2μm
测头压力调整：0.1-0.3N
螺牙:M2-M3
长度：
测针廷长杆材料:不锈钢或是钨钢
|
仪器型号
|
YVM1575z
|
YVM1575zSPC
|
YVM2010z
|
YVM2010zSPC
|
YVM3020z
|
YVM3020zSPC
|
YVM4030z
|
YVM4030zSPC
|
|
X、Y方向移动行程
|
150ⅹ75mm
|
200ⅹ100mm
|
300ⅹ200mm
|
400ⅹ300mm
|
||||
|
Z轴升降范围
|
160mm
|
160mm
|
160mm
|
300mm
|
||||
|
X、Y最小显示值
|
0.001mm
|
0.001mm
|
0.001mm
|
0.001mm
|
||||
|
光学放大倍率
|
|
美国原装NAVITER镜头
|
0.7X-4.5X
|
|
||||
|
影像放大倍率
|
20X~266X
|
20X~266X
|
20X~266X
|
20X~266X
|
||||
|
视场范围
|
10~1.6mm
|
10~1.6mm
|
10~1.6mm
|
10~1.6mm
|
||||
|
CCD
|
原装日本SONY彩色高清晰度CCD摄影机
|
|||||||
|
测量软件
|
影像式2.5D专用测量软件(带自动寻边)
|
|||||||
|
PC主机
|
赛扬4 2.8G CPU、17”纯平彩显、512M内存、40G硬盘
|
|||||||
|
仪器基座
|
瑞士进口花岗石平台
|
|||||||
|
照明
|
上、下光源均用可调节亮度LED无影灯
|
|||||||
|
仪器重量
|
550ⅹ500ⅹ680mm
|
550ⅹ500ⅹ680mm
|
550ⅹ900ⅹ680mm
|
960ⅹ820ⅹ940mm
|
||||
|
外形尺寸
|
140kg
|
150kg
|
190kg
|
, 350kg
|
||||
|
选购件
|
0.5X、2X摄影目镜，可增加或降低倍数
|
|||||||
