GXPL-2系列偏光显微镜

来源：广州市广精精密仪器有限公司
时间：2009-04-14 16:17:46
字体：大中小
阅读：

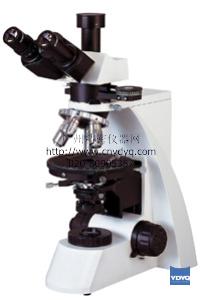

GXPL-2偏光显微镜

      GXPL-2系列偏光显微镜是利用光的偏振特性对具有双折射性物质进行研究鉴定的必备仪器, 可供广大用户做单偏光观察，正交偏光观察，锥光观察。可广泛应用于地质、化工、医疗、药品等领域的研究与检验，也可进行液态高分子材料，生物聚合物及液晶材料的晶相观察，是科研机构与高等院校进行研究与教学的理想仪器。

      性能特点

▲       配置无应力平场消色差物镜(无盖玻片)或无限远无应力平场消色差物镜(无盖玻片)与大视野目镜
▲       转换器可调物镜中心
▲       粗微动同轴调焦机构，粗动松紧可调，带限位锁紧装置，微动格值: 2μm
▲       可拆卸式起偏装置，可360°偏振方向旋转，有0、90、180、270四个档位，置于孔径光栏下方
▲       推进式检偏装置，可360°偏振方向旋转，可方便移出光路
▲       圆型旋转载物台，360°等分刻度，游标格值6’，中心可调，带锁紧装置
▲       6V20W卤素灯照明，亮度可调

      标准配置

型号

GXPL-2

目镜

大视野 WF10X(Φ18mm)

分划目镜 10X(Φ18mm) 格值0.1mm/格

物镜

无应力平场消色差(无盖玻片) PL L4X/0.10

无应力平场消色差(无盖玻片) PL L10X/0.25

无应力平场消色差(无盖玻片) PL L40X/0.60

无应力平场消色差(无盖玻片) PL L60X/0.75(弹簧)

目镜筒

三目镜, 倾斜30º,可100%通光摄影

中间接筒

检偏器,360˚可调,带刻度和微动游标

勃氏镜,推入式,中心可调

λ补偿器

λ/4补偿器

石英锲补偿器

调焦机构

粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置

转换器

四孔(外向式滚珠内定位)

载物台

旋转式载物台,直径：Φ150mm，360°等分刻度,游标格值6'，中心可调，带锁紧装置

阿贝聚光镜

NA.1.25 可上下升降

起偏器

可360˚旋转,带0°,90°,180°,270°四个刻度

滤色片

磨砂玻璃

蓝滤色片

集光器

卤素灯照明适用(内置视场光栏)

照明系统

6V 20W 卤素灯,亮度可调

选配件

名称

类别/技术参数

编号

目镜

大视野 WF16X(Φ11mm)

1051016

目镜筒

双目镜,倾斜30˚

011009

物镜

无应力平场消色差(无盖玻片)PL L20X/0.40

2840120

无应力平场消色差(无盖玻片)PL L 50X/0.70

2840150

无应力平场消色差(无盖玻片)PL L80X/0.80

2840180

无应力平场消色差(无盖玻片)PL L100X/0.85 (弹簧)

2840111

转换器

五孔 (外向式滚珠内定位)

032004

滤色片

绿滤色片

115002

黄滤色片

115003

CCD接头

0.4X

810001

0.5X

810004

1X

810002

0.5X带分划尺,格值0.1mm/格

810003

摄像仪

DV-1带USB和Video输出

800001

DV-2带USB输出

800003

DV-3带Video输出

800005

摄影装置

2.5X/4X变倍摄影装置带10X取景目镜

840001

4X对焦摄影装置

840002

MD卡环

840003

PK卡环

840004

数码相机接头

CANON(A610,A620,A630,A640)

820001

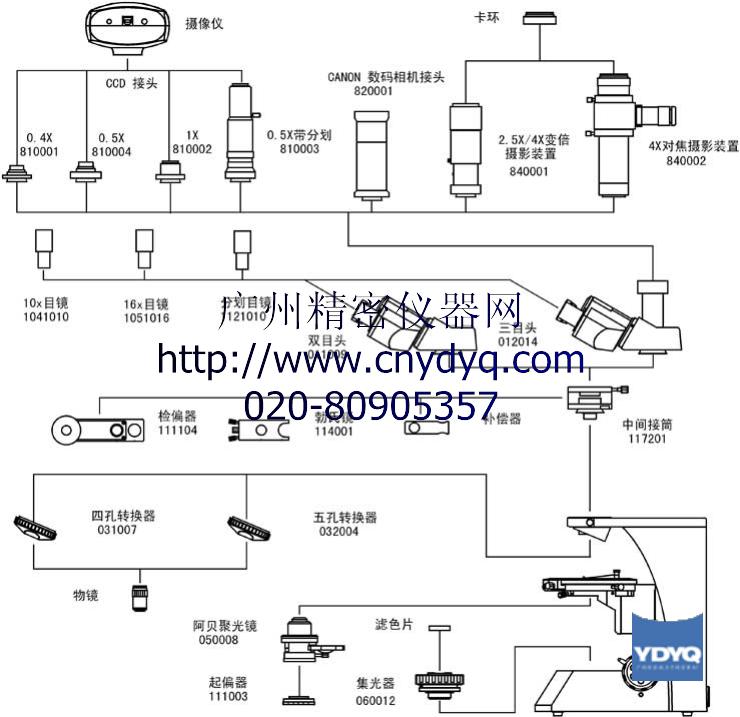

系统图解

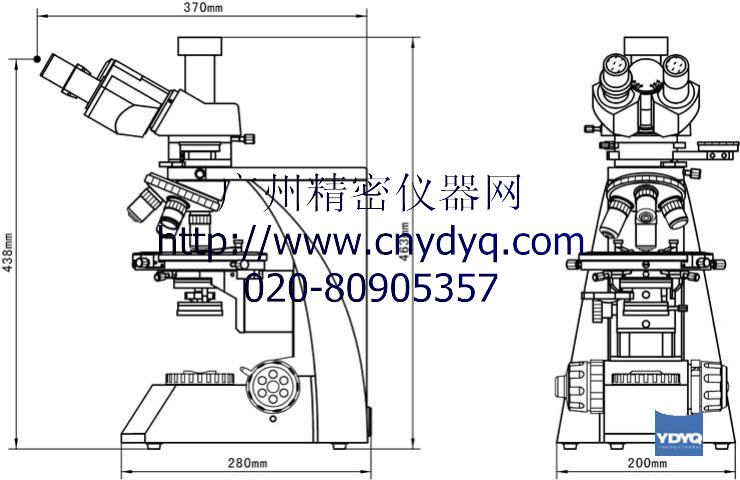

外形尺寸

型号	GXPL-2
目镜	大视野 WF10X(Φ18mm)
	分划目镜 10X(Φ18mm) 格值0.1mm/格
物镜	无应力平场消色差(无盖玻片) PL L4X/0.10
	无应力平场消色差(无盖玻片) PL L10X/0.25
	无应力平场消色差(无盖玻片) PL L40X/0.60
	无应力平场消色差(无盖玻片) PL L60X/0.75(弹簧)
目镜筒	三目镜, 倾斜30º,可100%通光摄影
中间接筒	检偏器,360˚可调,带刻度和微动游标
	勃氏镜,推入式,中心可调
	λ补偿器
	λ/4补偿器
	石英锲补偿器
调焦机构	粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置
转换器	四孔(外向式滚珠内定位)
载物台	旋转式载物台,直径：Φ150mm，360°等分刻度,游标格值6'，中心可调，带锁紧装置
阿贝聚光镜	NA.1.25 可上下升降
起偏器	可360˚旋转,带0°,90°,180°,270°四个刻度
滤色片	磨砂玻璃
	蓝滤色片
集光器	卤素灯照明适用(内置视场光栏)
照明系统	6V 20W 卤素灯,亮度可调

名称	类别/技术参数	编号
目镜	大视野 WF16X(Φ11mm)	1051016
目镜筒	双目镜,倾斜30˚	011009
物镜	无应力平场消色差(无盖玻片)PL L20X/0.40	2840120
	无应力平场消色差(无盖玻片)PL L 50X/0.70	2840150
	无应力平场消色差(无盖玻片)PL L80X/0.80	2840180
	无应力平场消色差(无盖玻片)PL L100X/0.85 (弹簧)	2840111
转换器	五孔 (外向式滚珠内定位)	032004
滤色片	绿滤色片	115002
滤色片	黄滤色片	115003
CCD接头	0.4X	810001
	0.5X	810004
	1X	810002
	0.5X带分划尺,格值0.1mm/格	810003
摄像仪	DV-1带USB和Video输出	800001
	DV-2带USB输出	800003
	DV-3带Video输出	800005
摄影装置	2.5X/4X变倍摄影装置带10X取景目镜	840001
	4X对焦摄影装置	840002
	MD卡环	840003
	PK卡环	840004
数码相机接头	CANON(A610,A620,A630,A640)	820001
