GL2020透反射（双色）正置金相显微镜

GL2020透反射（双色）正置金相显微镜配置透反射照明系统,长距平场消色差物镜（无盖玻片）、大视野目镜和内置偏光观察装置,光学系统成像清晰,视野广阔,适用于工矿企业,高等院校及科研等机构作材料内部组织结构观察。

性能特点

▲ 配置大视野目镜和长距平场消色差物镜(无盖玻片)，视场大而清晰。

    ▲      粗微动同轴调焦机构，粗动松紧可调，带锁紧和限位装置，微动格值:2μm。

    ▲      透反射照明系统可同时照明物体，某些物体可以看到其特殊效果。

    ▲      6V20W卤素灯，亮度可调。

    ▲      三目镜筒，可自由切换正常观察与偏光观察，可进行100%透光摄影

标准配置

型号

GL2020A

GL2020B

目镜

大视野 WF10X(Φ18mm)

物镜

长距平场消色差物镜(无盖玻片)PL 5X/0.12

长距平场消色差物镜(无盖玻片)PL 5X/0.12

长距平场消色差物镜(无盖玻片)PL L10X/0.25

长距平场消色差物镜(无盖玻片)PL L10X/0.25

长距平场消色差物镜(无盖玻片)PL L40X/0.60

长距平场消色差物镜(无盖玻片)PL L20X/0.40

长距平场消色差物镜(无盖玻片)PL L60X/0.75 (弹簧)

长距平场消色差物镜(无盖玻片)PL L40X/0.60

长距平场消色差物镜(无盖玻片)PL L60X/0.75 (弹簧)

目镜筒

三目镜,倾斜30˚,(内置检偏振片,可进行切换)

落射照明系统

6V 20W卤素灯,亮度可调

落射照明器带视场光栏、孔径光栏、起偏振片,(黄,蓝,绿)滤色片和磨砂玻璃

调焦机构

粗微动同轴调焦, 微动格值:2μm, 粗动松紧调节,带锁紧和限位装置

转换器

四孔(内向式滚珠内定位)

五孔 (内向式滚珠内定位)

载物台

双层机械移动式(尺寸:160mmX140mm,移动范围:75mmX50mm)

透射照明系统

阿贝聚光镜 NA.1.25 可上下升降

(蓝,绿)滤色片和磨砂玻璃

集光器，卤素灯适用

6V 20W 卤素灯,亮度可调

选配件

名称

类别/技术参数

编号

目镜

大视野 WF16X(Φ11mm)

1051016

分划 10X(Φ18mm) 格值0.1mm/格

1121010

物镜

长距平场消色差物镜(无盖玻片) PL L 50X/0.70

2250150

长距平场消色差物镜(无盖玻片) PL L 80X/0.80

2250180

长距平场消色差物镜(无盖玻片) PL L 100X/0.85 (弹簧)

2250111

平场消色差物镜(无盖玻片) PL 100X/1.25 (弹簧,油)

2240111

滤色片

黄滤色片

115003

CCD接头

0.4X

810001

0.5X

810004

1X

810002

0.5X带分划尺,格值0.1mm/格

810003

摄像仪

DV-1带USB和Video输出

800001

DV-2带USB输出

800003

DV-3带Video输出

800005

摄影装置

2.5X/4X变倍摄影装置带10X取景目镜

840001

4X对焦摄影装置

840002

MD卡环

840003

PK卡环

840004

数码相机接头

CANON(A610,A620,A630,A640)

820001

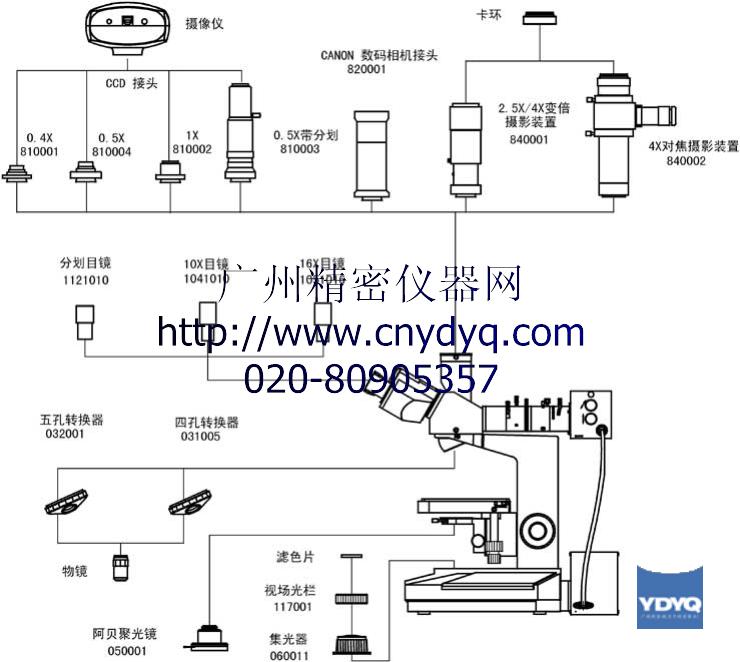

系统图解

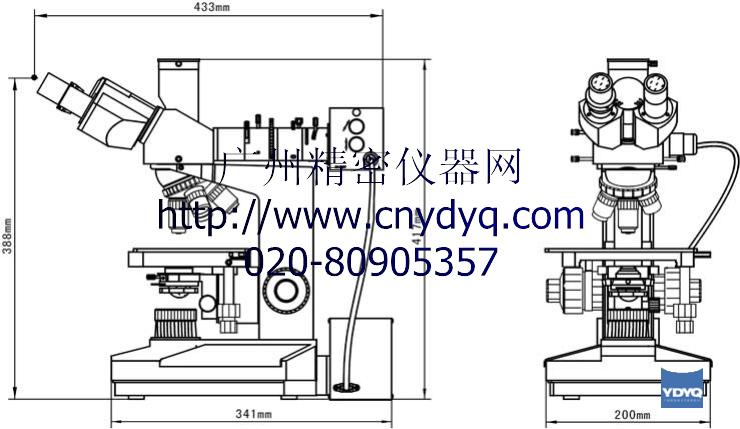

外形尺寸

型号	GL2020A	GL2020B
目镜	大视野 WF10X(Φ18mm)
物镜	长距平场消色差物镜(无盖玻片)PL 5X/0.12	长距平场消色差物镜(无盖玻片)PL 5X/0.12
	长距平场消色差物镜(无盖玻片)PL L10X/0.25	长距平场消色差物镜(无盖玻片)PL L10X/0.25
	长距平场消色差物镜(无盖玻片)PL L40X/0.60	长距平场消色差物镜(无盖玻片)PL L20X/0.40
	长距平场消色差物镜(无盖玻片)PL L60X/0.75 (弹簧)	长距平场消色差物镜(无盖玻片)PL L40X/0.60
		长距平场消色差物镜(无盖玻片)PL L60X/0.75 (弹簧)
目镜筒	三目镜,倾斜30˚,(内置检偏振片,可进行切换)
落射照明系统	6V 20W卤素灯,亮度可调
	落射照明器带视场光栏、孔径光栏、起偏振片,(黄,蓝,绿)滤色片和磨砂玻璃
调焦机构	粗微动同轴调焦, 微动格值:2μm, 粗动松紧调节,带锁紧和限位装置
转换器	四孔(内向式滚珠内定位)	五孔 (内向式滚珠内定位)
载物台	双层机械移动式(尺寸:160mmX140mm,移动范围:75mmX50mm)
透射照明系统	阿贝聚光镜 NA.1.25 可上下升降
	(蓝,绿)滤色片和磨砂玻璃
	集光器，卤素灯适用
	6V 20W 卤素灯,亮度可调

名称	类别/技术参数	编号
目镜	大视野 WF16X(Φ11mm)	1051016
目镜	分划 10X(Φ18mm) 格值0.1mm/格	1121010
物镜	长距平场消色差物镜(无盖玻片) PL L 50X/0.70	2250150
	长距平场消色差物镜(无盖玻片) PL L 80X/0.80	2250180
	长距平场消色差物镜(无盖玻片) PL L 100X/0.85 (弹簧)	2250111
	平场消色差物镜(无盖玻片) PL 100X/1.25 (弹簧,油)	2240111
滤色片	黄滤色片	115003
CCD接头	0.4X	810001
	0.5X	810004
	1X	810002
	0.5X带分划尺,格值0.1mm/格	810003
摄像仪	DV-1带USB和Video输出	800001
	DV-2带USB输出	800003
	DV-3带Video输出	800005
摄影装置	2.5X/4X变倍摄影装置带10X取景目镜	840001
	4X对焦摄影装置	840002
	MD卡环	840003
	PK卡环	840004
数码相机接头	CANON(A610,A620,A630,A640)	820001
