GXJL-17AT倒置金相显微镜

GXJL-17系列金相显微镜主要用于鉴别和分析金属内部结构组织，为金属物理学研究金相的重要工具。本仪器选配的摄影装置，可拍摄金相图谱所需的整倍数照片，适用于厂矿企业、高等院校及科研等部门。

性能特点

▲ 配置大视野目镜和长距平场消色差物镜(无盖玻片)，视场大而清晰。

    ▲      粗微动同轴调焦机构，粗动松紧可调，带锁紧和限位装置，微动格值:2μm。

    ▲      6V20W卤素灯，亮度可调。

    ▲      选配转轴式三目镜时,可自由切换正常观察与偏光观察，可进行100%透光摄影。

标准配置

型号

GXJL-17AT

GXJL-17BT

目镜

大视野 Wide field WF10X(Φ18mm)

物镜

长距平场消色差物镜(无盖玻片) PL 10X/0.25

消色差物镜(无盖玻片) 10X/0.25

长距平场消色差物镜(无盖玻片) PL L20X/0.40

消色差物镜(无盖玻片) 20X/0.40

长距平场消色差物镜(无盖玻片) PL L40X/0.60

半消色差物镜(无盖玻片) SP 40X/0.65

长距平场消色差物镜(无盖玻片) PL 100X/1.25 (弹簧,油)

消色差物镜(无盖玻片) 100X/1.25 (弹簧,油)

目镜筒

三目镜,倾斜30˚

滤色片

磨砂玻璃

蓝滤色片

绿滤色片

黄滤色片

调焦机构

粗微动同轴调焦, 微动格值:2μm,粗动松紧可调,带锁紧和限位装置

转换器

四孔(滚珠内定位)

载物台

双层机械移动式(尺寸:180mmX150mm,移动范围:15mmX15mm)

照明系统

6V 20W 卤素灯,亮度可调

选配件

名称

类别/技术参数

编号

目镜

大视野 WF16X(Φ11mm)

1051016

分划 10X(Φ18mm) 格值0.1mm/格

1021010

物镜

长距平场消色差物镜(无盖玻片) PL 5X/0.12

1051016

长距平场消色差物镜(无盖玻片)PL L 60X/0.75(弹簧)

2250160

长距平场消色差物镜(无盖玻片)PL L 100X/0.85 (弹簧)

2250111

消色差物镜(无盖玻片) 60X/0.85

2220160

目镜筒

双目镜,倾斜30˚

011008

转换器

五孔(滚珠内定位)

032001

简易偏光装置

起偏镜组

111002

检偏镜组

111102

CCD接头

0.4X

812001

0.5X

812004

1X

812002

0.5X带分划尺,格值0.1mm/格

812003

摄像仪

DV-1带USB和Video输出

800001

DV-2带USB输出

800003

DV-3带Video输出

800005

摄影装置

2.5X/4X变倍摄影装置带10X取景目镜

840001

4X对焦摄影装置

840002

MD卡环

840003

PK卡环

840004

数码相机接头

CANON(A610,A620,A630,A640)

821001

型号	GXJL-17AT	GXJL-17BT
目镜	大视野 Wide field WF10X(Φ18mm)
物镜	长距平场消色差物镜(无盖玻片) PL 10X/0.25	消色差物镜(无盖玻片) 10X/0.25
	长距平场消色差物镜(无盖玻片) PL L20X/0.40	消色差物镜(无盖玻片) 20X/0.40
	长距平场消色差物镜(无盖玻片) PL L40X/0.60	半消色差物镜(无盖玻片) SP 40X/0.65
	长距平场消色差物镜(无盖玻片) PL 100X/1.25 (弹簧,油)	消色差物镜(无盖玻片) 100X/1.25 (弹簧,油)
目镜筒	三目镜,倾斜30˚
滤色片	磨砂玻璃
	蓝滤色片
	绿滤色片
	黄滤色片
调焦机构	粗微动同轴调焦, 微动格值:2μm,粗动松紧可调,带锁紧和限位装置
转换器	四孔(滚珠内定位)
载物台	双层机械移动式(尺寸:180mmX150mm,移动范围:15mmX15mm)
照明系统	6V 20W 卤素灯,亮度可调

名称	类别/技术参数	编号
目镜	大视野 WF16X(Φ11mm)	1051016
目镜	分划 10X(Φ18mm) 格值0.1mm/格	1021010
物镜	长距平场消色差物镜(无盖玻片) PL 5X/0.12	1051016
	长距平场消色差物镜(无盖玻片)PL L 60X/0.75(弹簧)	2250160
	长距平场消色差物镜(无盖玻片)PL L 100X/0.85 (弹簧)	2250111
	消色差物镜(无盖玻片) 60X/0.85	2220160
目镜筒	双目镜,倾斜30˚	011008
转换器	五孔(滚珠内定位)	032001
简易偏光装置	起偏镜组	111002
简易偏光装置	检偏镜组	111102
CCD接头	0.4X	812001
	0.5X	812004
	1X	812002
	0.5X带分划尺,格值0.1mm/格	812003
摄像仪	DV-1带USB和Video输出	800001
	DV-2带USB输出	800003
	DV-3带Video输出	800005
摄影装置	2.5X/4X变倍摄影装置带10X取景目镜	840001
	4X对焦摄影装置	840002
	MD卡环	840003
	PK卡环	840004
数码相机接头	CANON(A610,A620,A630,A640)	821001

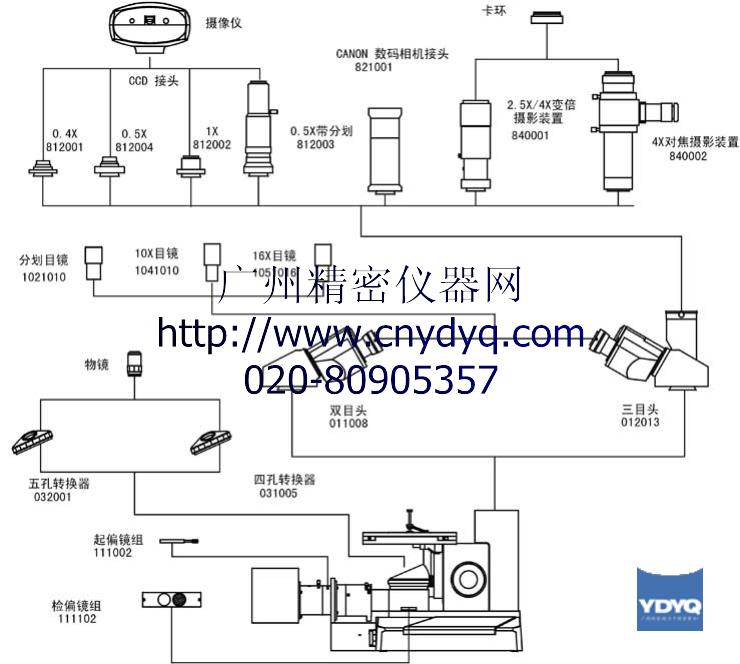

系统图解

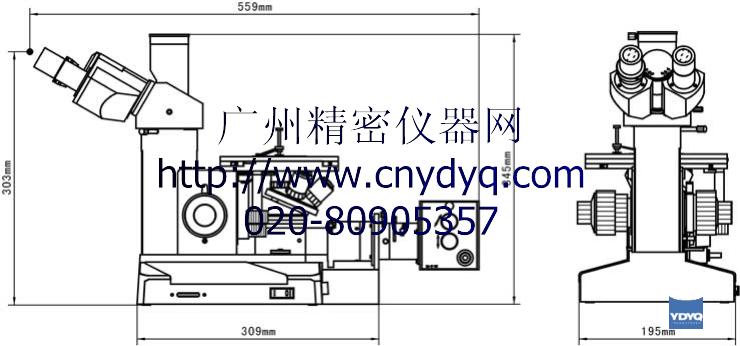

外形尺寸
