GXJL-101系列正置金相显微镜

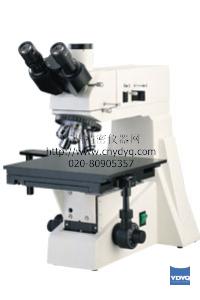

GXJL-101正置金相显微镜

      GXJL-101系列正置金相显微镜适用于对不透明物体的进行显微观察。配置大移动范围的机械式载物台、落射照明器、内置偏光观察装置，具有图像清晰、衬度好，造型美观，操作方便等特点，是金属学、矿物学、精密工程学、电子学等研究的理想仪器。适用于学校、科研、工厂等部门使用。

      性能特点

    ▲      配置大视野目镜和长距平场消色差物镜(无盖玻片)，视场大而清晰。

    ▲      配置大移动范围的载物台，能快速和慢速移动。

    ▲      粗微动同轴调焦机构，粗动松紧可调，带锁紧和限位装置，微动格值:0.7μm。

    ▲      6V 20W卤素灯,亮度可调。

    ▲      三目镜筒,可自由切换正常观察与偏光观察，可进行100%透光摄影。

      标准配置

型号
GXJL-101
GXJL-101A
目镜
大视野 WF10X(Φ18mm)
物镜
长距平场消色差物镜(无盖玻片) PL 5X/0.12
长距平场消色差物镜(无盖玻片)PL L10X/0.25
长距平场消色差物镜(无盖玻片)PL L20X/0.40
长距平场消色差物镜(无盖玻片)PL L40X/0.60
长距平场消色差物镜(无盖玻片)PL L80X/0.80
目镜筒
三目镜,倾斜30˚,(内置检偏振片,可进行切换)
落射照明系统
6V 20W卤素灯,亮度可调
落射照明器带视场光栏、孔径光栏、起偏振片,(黄,蓝,绿)滤色片和磨砂玻璃
调焦机构
载物台升降,粗微动同轴调焦, 微动格值0.7μm, 粗动松紧可调,带锁紧和限位装置
转换器
五孔 (外向式滚珠内定位)  Quintuple(Frontward ball bearing inner locating)
载物台
三层机械移动式尺寸: 250mmX230mm,移动范围: 154mmX154mm
三层机械移动式尺寸: 280mmX270mm,移动范围: 204mmX204mm


















选配件

名称
类别/技术参数
编号
目镜
大视野  WF16X(Φ11mm)
1051016
分划  10X(Φ18mm) 格值0.1mm/格
1021010
物镜
长距平场消色差物镜(无盖玻片) PL L 50X/0.70
2250150
长距平场消色差物镜(无盖玻片) PL L 60X/0.75 (弹簧)
2250160
长距平场消色差物镜(无盖玻片) PL L 100X/0.85 (弹簧)
2250111
平场消色差物镜(无盖玻片) PL 100X/1.25 (弹簧,油)
2240111
CCD接头
0.4X
810001
0.5X
810004
1X
810002
0.5X带分划尺,格值0.1mm/格
810003
摄像仪
DV-1带USB和Video输出
800001
DV-2带USB输出
800003
DV-3带Video输出
800005
摄影装置
2.5X/4X变倍摄影装置带10X取景目镜
840001
4X对焦摄影装置
840002
MD卡环
840003
PK卡环
840004
数码相机接头
CANON(A610,A620,A630,A640)
820001

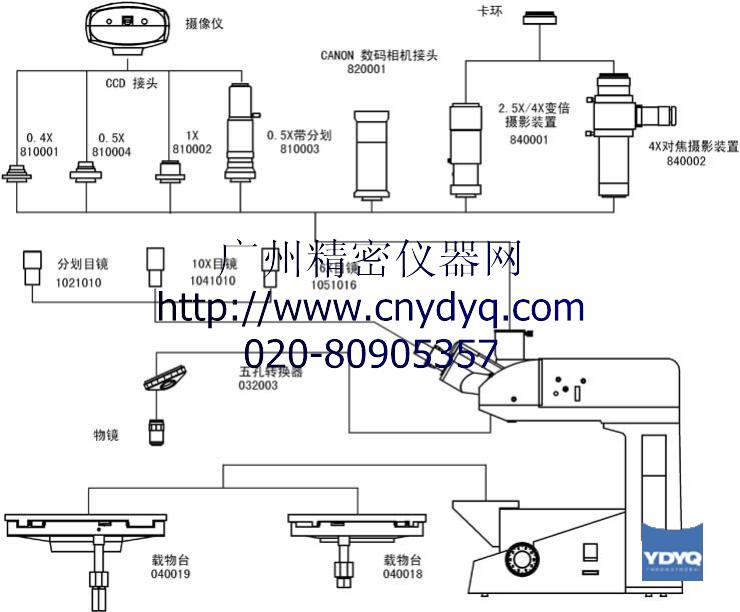

系统图解

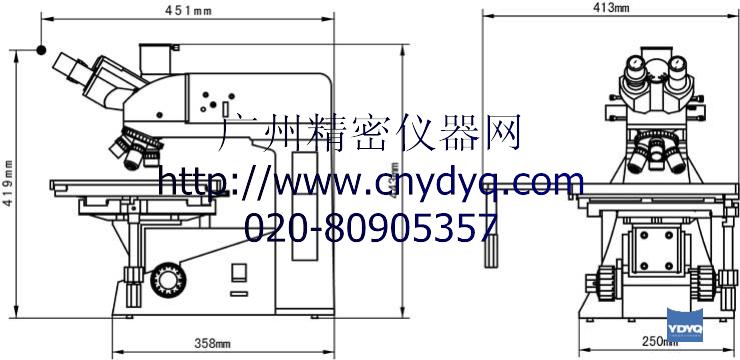

外形尺寸
