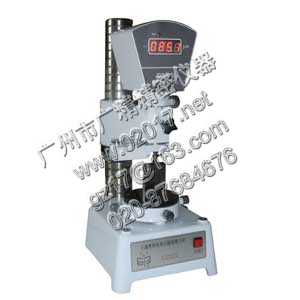

数字式立式光学计|JDG-S1
本仪器是一般是用标准器（如量块）以比较法测量工件的尺寸。主要用于对五等量块，量棒，钢球，线形及平行平面状精密量具和零件的外形尺寸作精密测量，本仪器头部亦可作为一个独立体，在科研，生产过程控制及在线测量等方面，对被测件作微小位移测量，及对非金属如：薄膜、纸张等的厚度测量。
The optimeter is widely used to precisely measure external size of workpiece by comparison with a gauge block or standard part. It is applicable for examining 5-grade gauge blocks, cylinder gauges and external sizes of precision parts such as parallel planes, spheres
and cylinders.
数字式立式光学计|JDG-S1技术参数：
|
被测件最大长度 Max. measured length |
180 mm | ||||||||||
|
直接测量范围 Measuring range |
>=±0.1 mm | ||||||||||
|
最小显示值 Resolution |
0.1 μm | ||||||||||
|
测量力 Measuring pressute |
(2±0.2) N | ||||||||||
|
示值变动性 Instability |
0.1 μm | ||||||||||
|
最大不准确度 Max. inaccuracy |
±0.25 μm | ||||||||||
|
读数方式 Reading mode |
数字显示 Digital display | ||||||||||
|
最大测量误差 Max.measurement error |
±(0.5+L/100) μm L是被测长度,以mm计 L is the measured length in mm | ||||||||||
|
仪器体积 Dimensions |
300×170×410 mm | ||||||||||
|
仪器重量 Weight |
18 kg | ||||||||||
| 标准配件 Standard attachments |
| ||||||||||
数字式立式光学计|JDG-S1工作原理：
利用光学杠杆的放大原理，将微小的位移量转换为光学影象的移动。其工作原理如左图所示。
利用光学杠杆的放大原理，将微小的位移量转换为光学影象的移动。其工作原理如左图所示。
