X射线实时成像系统

X射线实时成像系统

多功能控制柜

国家X射线实时成像检测系统高科技产业化示范工程基地

我公司于八十年代初在国内首次引进X射线实时成像系统应用于X射线探伤领域，并在军工、电子、石油、化工、耐火材料。钢管、压铸、锅炉、汽车、压力容器、钢结构、航空、航天等行业推广应用，为我国无损检测水平的提高做出了应有贡献。我国发射载入飞船“神舟五号、神舟六号”在研制生产过程中有六大系统使用了我公司X射线无损检测实时成像系统。该产品技术已获得国家专利授权。2004年被国家发改委确定为国家X射线实时成像检测系统高科技产业化示范工程基地。

多功能控制柜

多功能控制柜

 主要功能
该系统实现了动态实时成像，图像质量高运行速度快，动静态
降噪，提高了检测速度及可靠性，配以机械传动装置，可选择不同
角度以最佳动态效果观察工件内部缺隐，尤其适用于在线检测。

铅防护房

铅防护房

 系统组成

·X射线探伤机

·成像单元

·检测平台

·图像处理单元

·铅防护房

 成像方式

图像增强器

线扫描成像器

面阵成像器

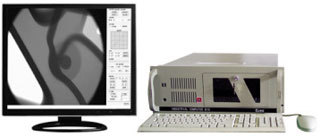

 图像处理系统
 系统主要参数

系统分辨率：16～32Lp/cm

系统灵敏度：1.5～2%

 图像处理软件主要功能

   ·电子拍片、电子图片存储优化                 ·窗口、窗位技术、多种平滑降噪选择
   ·边缘增强、锐化、负像、伪彩色、实时放大     ·缺陷尺寸测量、灰度等级测量
   ·光盘存档、报告打印                         ·提高实时成像系统的成像质量

   ·镭射定位                                   ·动态存储，动态回放

   ·模拟3D                                     ·存档方便、打印报告迅速

   ·配备适用的用户应用软件，迅速实现自动判误功能

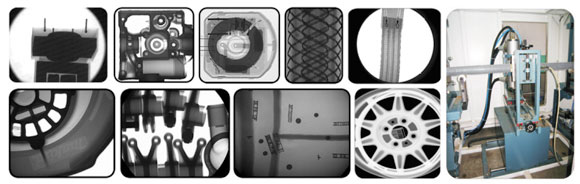

 X射线实时成像应用产品系统
型 号

管电压调节范围

(kV)

管电流调节范围

(mA)

最大穿透

(mm)

平台最大载荷

及检测最大工件

铅房尺寸

(长x宽x高)

XYD-450-NHD 20～450

0～10mA

0～2mA

 80mm 200kg Φ300x1800 2305x2350x3070
XYD-450-NHS 20～450

0～5mA

0～2mA

 75mm 200kg Φ300x1800 2300x2350x3070
XYD-420-DW 20～420

0～3.5mA

0～10mA

 72mm 70kg Φ300x1800 2400x2000x2300
XYD-320-NH 20～320

0～5mA

0～2mA

 53mm 200kg Φ300x1800 2300x2360x3070
XYG-225-DW 20～225

0～7mA

0～3mA

 35mm 60kg Φ600x800 1954x1822x2020
XYG-150-DW 20～150

0～4mA

0～4mA

 20mm 60kg Φ600x800 2116x1815x2013
XYG-120-DW-D 20～120

0～1mA

0～2mA

 8mm 10kg Φ300x300 2090x1100x1770
