本机具有操作简单，显示信息全面，测量精确度高，重复性好等优点，并具有极好的抗干扰性能。整机线路及程序根据实际工作特点经过反复的优化设计，与传统试验机相比较，具有明显的优势。

主要特点如下：

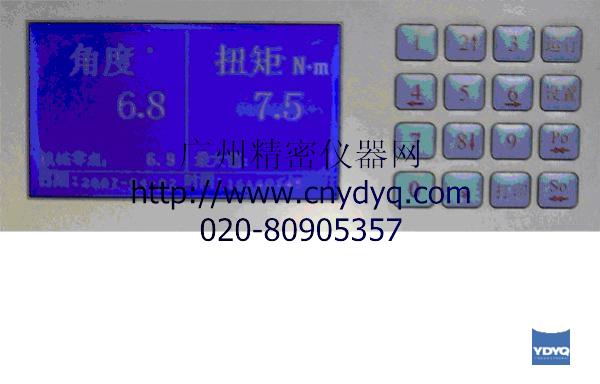

操作面板布局如下（以实物为准）：

其中，左边为液晶显示区；用来显示角度，扭矩或参数信息。右半部分为按键区，完成功能选择或参数值输入。本机接通电源，打开电源开关后，首先显示试验机名称及生产厂家名称，延时一段时间后,进行工作模式选择界面。

在使用前，应首先对各参数进行设置，步骤及含义如下：



1．进入方式：

（1）    开机显示完厂家名称后自动进入。

（2）    按“设置”键进入。



       2．操作说明：

（1）1—5为5种工作模式，可通过按键盘上相应的数字键选择。如：想进入“5．方向设置”，只需按数字键“5”即可进入。

（2）右下角显示的逐渐减少的数字为此界面显示的剩余时间，单位是秒。当其减少到0时，程序将自动进入“1．手动运行”。

（3）    手动运行：与传统试验机工作方式一致，角度和扭矩的变化都会实时的显示出来，标定时应选择此模式。在此种模式下可通过按键盘上和“P0”和“S0”对试验机显示的角度和扭矩清零。按“设置”键退出。

（4）    自动运行：在此模式下，试验机可根据设置好的测量点和最大、最小角度自动进行测量。

（5）    时间设置：校准本机的时钟。

（6）    方向设置：设置本机工作时所测弹簧的旋向，分为左旋和右旋。

1．进入方式：

（1）开机后，显示工作模式选择时，不做任何操作，等倒计时至0后，程序自动进入。

（2）显示“工作模式选择”时，按数字键“1”进入。

2．显示界面及含义：



    左边显示的是当前的角度值，反映角位移传感器的位置变化情况。右边显示的是传感器所受的扭力值，反映的是扭矩传感器的受力情况。角度和扭矩的变化都会在这里显示出来。左边下部的“机械零点：”表示的是开机时行程的预置数值，右下部显示测量中的扭矩最大值。底部的一行是日期和时间。

3．操作说明：

（1）    打印结果：（保证打印机已正确安装）按“打印”键，可将当                                 前显示的角度和扭矩打印出来。

（2）    行程清零：将压盘移正确位置，保持不动，按“S0”键，角度值完成清零，当前的压盘位置将作为新的零点。

（3）    扭矩清零：保持扭矩传感器受力不变，按“P0”键，扭矩及最大值完成清零，屏幕扭矩及最大值显示应为0

（4）    机械零点预置：按“*”键，则当前显示的角度数值被保存并显示在“机械零点：”的后面。下次开机后，角度的初始数值变为此处所设定的数值。

（5）    对于电动机型，在此模式下，按“↑”或“↓”键，可控制机器的正转或反转。

4．退出方式：按“设置”键，程序将返回到“工作模式选择”。



1．进入方式：在“工作模式选择”时按数字键“3”进入。

2．显示界面及含义：

    本机一次测量中最多可设置12个测量点，不包括最大角度和最小角度，各测点间间距不得小于5度。最小角度应小于或等于第一测量点；最大角度应大于或等于最后一个测量点。

    测点数量：指在“自动运行模式”下需要测扭矩值的角度点的个数，（不包括最大和最小角度）

    自动打印：此参数若设为0，则在“自动运行模式”下完成一次测量后，各测量结果只显示在屏幕上，不打印。若设为1~9（显示为0.01~0.09）则完成一次自动测量后，自动打印测量结果，并且两次测量结果之间的间隔行数为所设数值。若设为大于9的数值与设为9等效。

    最大角度：指在“自动运行模式”下机器运行所需达到的最大角度的数值。在电动试验机的自动测量过程中，只有角度值大于此值时，系统才会停止电机的运行，延时后，返回至最小角度；在手动试验机的自动测量过程中，只有行程值大于此值后，再返回到最小角度，才可以开始下次测量；

最小角度：指在“自动运行模式”下机器运行所需达到的最小角度的数值。在电动试验机的自动测量过程中，只有行程值小于此值时，系统才会停止电机的运行，确认此次测量结束，准备开始下次测量；在手动试验机的自动测量过程中，只有行程值小于此值时，系统才会确认此次测量结束，准备开始下次测量；

    测点1：第一测量点的行程值。

    测点2：第二测量点的行程值。

      ：

    测点12：第十二测量点的行程值。



    在测点设置中应保证其行程值满足如下关系：

测点12＞测点11＞…. ＞测点2＞测点1，并且相邻测点间距不小于5度。



3．操作说明：

在进入此模式时，“测点数量”项后的数值反白显示，反白的光条表示光标。光标有两种，一种是如图所示的一个长方形光条，这时可通过键盘上的“↑ ↓ ← →”（即数字键的“2 8 4 6”）键来移动光标，光标所处的位置确定了被选择的参数。如果按键盘上的“打印”键，光标会由一个长方形光条变为一条线，出现在数字的底部，这时可对参数值进行修改；按“S0”键一次，清除参数值右则的一位数字，直到其为0；按其它的数字键，则输入相应的数字。参数修改后，再按“打印”键，光标由一条线再变为光条，此时又可移动，以选择和修改其它的参数。

（1）    选择参数：在光标为长方形光条时，通过键盘上的“↑ ↓ ← →”（即数字键的“2 8 4 6”）键来移动光标到需修改的参数项目后面的数字上。

（2）    修改参数：在光标为长方形光条时，按键盘上的“打印”键，光标会由一个长方形光条变为一条线，出现在数字的底部，这时可对参数值进行修改；按“S0”键一次，清除参数值右则的一位数字，直到参数值为0；按其它的数字键，则输入相应的数字。参数修改后，再按“打印”键，光标由一条线再变为光条，参数修改完成。

退出方式：按“设置”键，程序将返回到“工作模式选择”。

时间设置

1．    进入方式：在“工作模式选择”时按数字键“2”进入。

2．    显示界面及含义：















     此设置用于较准时钟，左侧一栏为年、星期、月、日、时、分、秒

右侧一栏为相应的数值。注意各参数只输入两位（第一位为零时只输入末位。）

1．操作说明：

在进入此模式时，“年”项后的数值反白显示，反白的光条表示光标。光标有两种，一种是如图所示的一个长方形光条，这时可通过键盘上的“↑ ↓ ← →”（即数字键的“2 8 4 6”）键来移动光标，光标所处的位置确定了被选择的参数。如果按键盘上的“打印”键，光标会由一个长方形光条变为一条线，出现在数字的底部，这时可对参数值进行修改；按“S0”键一次，清除参数值右则的一位数字，直到其为0；按其它的数字键，则输入相应的数字。参数修改后，再按“打印”键，光标由一条线再变为光条，此时又可移动，以选择和修改其它的参数。

（1）    选择参数：在光标为长方形光条时，通过键盘上的“↑ ↓ ← →”（即数字键的“2 8 4 6”）键来移动光标到需修改的参数项目后面的数字上。

（2）    修改参数：在光标为长方形光条时，按键盘上的“打印”键，光标会由一个长方形光条变为一条线，出现在数字的底部，这时可对参数值进行修改；按“S0”键一次，清除参数值右则的一位数字，直到参数值为0；按其它的数字键，则输入相应的数字。参数修改后，再按“打印”键，光标由一条线再变为光条，参数修改完成。

3．    退出方式：按“设置”键，程序将返回到“工作模式选择”。

1．进入方式：在“工作模式选择”时按数字键“3”进入。

2．显示界面及含义：















     此设置用于设置测试弹簧种类，参数为0表示要测左旋弹簧，参数为1表示要测右旋弹簧。

3．操作说明：请参考“三、时间设置中的3．操作说明”。

4．退出方式：按“设置”键，程序将返回到“工作模式选择”。

※本参数仅供参考，如有改动恕不另行通知，以公司产品实物为准。
