微机控制电子式动静态综合试验机

一、产品的制造和检验标准
1．GB/T16491—1996电子万能试验机；
2．GB2611—92试验机通用技术要求；
3．JJFxxxx-xxxx万能试验机计算机数据采集系统标准规范；
4．GB/T16825—1997拉力试验机检验。
二、电子式动静态综合试验机概况
微机控制电子式动静态综合试验机是以电子万能试验机为主体结构，与我公司独有的电子式疲劳试验机动力部分相结合构成试验机的主体。其动、静态性能优异，结构紧凑、操作方便。微机控制电子式动静态综合试验机由主机、全数字测量控制系统、用户软件包、功能附件等部件组成。试验机具有以下特点：
1． 主机

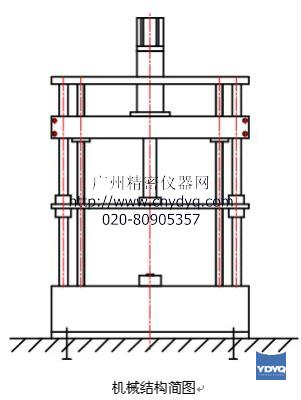

1.1主机为门式等强度框架，整机刚度<于0.5mm。采用两套驱动系统，通过两套锁紧机构分别实现动、静态的试验功能（见机械简图）。
1.2移动横梁锁定在导向光杠上，松开动态作动器锁紧机构，实现动态功能；将动态作动器锁定在横梁上，松开移动横梁在导向光杠上的锁定机构，实现静态功能。

1.3静态部分机械传动采用圆弧同步齿形带、德国霹西公司产滚珠丝杠副传动，主机功率损耗小，无间隙传动，传动平稳，响应快、噪声低[小于60dB(A)]。静态试验时动横梁靠镀铬光杠导向，动态试验时动横梁可锁定在光杠上；动态部分采用伺服电机驱动、德国霹西公司产滚珠丝杠副传动，直线轴承导向，结构精巧、外形紧凑，整体安装在移动横梁上。
1.4伺服驱动单元均采用日本松下全数字交流伺服电机和驱动器。
1.5测力传感器安装在主机工作台面上，采用美国世铨产品。
2． 测量控制系统
采用两套DTS350测控系统分别实现动、静态试验功能。DTS350测量控制系统采用美国进口SOC片上系统，其特点是高速处理能力，超低噪声，高抗干扰，高采样频率，整个测控器体积仅有50×100×150mm。
2.1 测量分辨率高（静态24位；动态16位），内外不分档，全程分辨率不变；
2.2 电机调速范围宽（静态0.01mm/min—500mm/min；动态10mm/min—3000mm/min）；
   2.3 开放式数据联接接口，可实现负荷、变形、位移、速度等闭环控制功能，可实现多步骤控方式，可实现恒负荷、恒变形、恒位移、恒应力速率、恒应变速率、恒速控制，在试验过程中在三种方式之间无冲击转换；
 2.4 具有自动调零、自动标定等功能；零点漂移和标定值漂移小于万分之一；
   2.5 具有超载、超行程、过压、过流、过热等保护功能；
   2.6 配有面板集成移动控制盒，方便于移动横梁调整；具有快/慢、步进等多种控制功能。
     2.7 力通道接口可更换其它类型的力传感器，软件自动识别、自动标定。变形通道接口亦可更换其它类型的变形传感器，软件自动识别、自动标定。
  3．计算机系统及软件包（静态）
   3.1.计算机系统通过串行口与测量控制系统通讯，工作时将全部操作纳入计算机控制，在中文WINDOWS界面上用虚拟键盘操作。
3.2. 可根据对试验的不同要求，设置不同的试验方案，曲线类型、计算单位、计算精度、
静态试验界面
显示的信息、试验条件等均可以事先在试验方案中设置完成，用户只需选择不同的试验方案，即可得到需要的信息，简化操作。
   3.3. 可用鼠标在曲线上得到任意采样点的力与变形值。
   3.4. 可选择应力—应变、力—时间、力—位移、力—变形、位移—时间、变形—时间等曲线；并在试验过程中适时切换，试验过程中自动调整坐标保证曲线直观完整。
3.5. 可对试验数据实时采集，绘制曲线，曲线局部放大或缩小，并打印出试验曲线；
3.6. 显示曲线连续、光滑、粗细适宜，曲线坐标，坐标标记清楚。
   3.7. 同组试验曲线叠加对比。
   3.8. 试验结果可以任意存取，对曲线进行再分析；包括数据重新计算、曲线重现等。
3.9. 可将试验的原始数据和试验结果输出到excel中，打印报表，方便用户。
3.10自行设置控制参数，实现程序自动运行。
4．试验控制软件包性能（静态）
4.1软件分权限管理：
软件分级管理：管理人员级，所有试验功能都对系统管理员开放，包括能对力和变形标定值的修改；使用管理员级，除力和变形标定值修改权不开放外，其余试验功能均开放；试验员级，只开放与实验有关的内容，开放的范围和权限由管理员掌握，可根据试验的内容确定。
4.2软件操作面板：
软件操作面板具有简单、实用、可调节等特点，主要功能包括同时显示试验力、变形、位移、时间、控制方式、试验速度、当前试样信息、力峰值（即试验中的最大力值）等相关试验信息，并且用户可以根据自己的要求对每个相关显示项目进行外观尺寸、样式、隐藏/显示等设置。
试验曲线窗口，在试验过程中能动态实时地显示应力—应变、力—变形、力—位移、力—时间、变形—时间、位移—时间（可根据操作者需要任意选择），并且同时具有多种类型曲线在同一窗口不同坐标轴对比显示，次窗口各种曲线显示等功能，这对于观测闭环控制是非常有意义的。

静态试验曲线
4.3软件操作方便安全性高
软件的安全性好，不存在由于软件误操作而引起计算机死机、试验机损坏等现象。为提高软件的安全性，在试验前增加了出错提示信息；试验参数按步骤进行输入，不完成前一步骤，不能进入下一步骤；在进入试验后，一些容易引起误操作的按钮失去作用，如快速按钮、清零按钮等。
4.4控制功能
除常规的力、变形、位移（速度）闭环控制功能外，可自动在试验过程中加载或卸载。以及设计试验方案等。
同时用户还可以将试验分成若干步来进行，并可以对每一步骤进行详细设置以满足各种试验要求。用户还可以将各种试验的控制信息存储成模板以便再次使用时方便的调出模板内容，无须重新设置。在不中止试验的情况下，随意更改当前的控制方式。
软件操作面板上，有“取下引伸计”的按钮，即在力 – 变形试验中，允许在试验过程随时取下引伸计，同时进入力 – 位移试验状态，而不影响试验的进行和试验结果。
为保证引伸计使用的安全性，除上述“取下引伸计”的按钮外，在软件试验参数中增加自动取下引伸计的功能。即在软件设置中增加取下引伸计参数输入窗口，在试验前输入该项参数（该参数的范围由引伸计的量程确定），在试验过程中，若操作者忘记取下引伸计，当引伸计的变形达到设置参数值时，计算机会发出警告（如音乐声），提醒操作者取下引伸计。这两项操作是一致的，若先按下“取下引伸计”的按钮，软件的取下引伸计参数指令失效，若软件的取下引伸计参数指令先启动，则“取下引伸计”的按钮，操作失效。
4.5静态数据处理分析功能
4.5.1数据自动处理
根据所测材料不同，自动处理有关材料性能数据。如有明显屈服现象的材料，应自动判别上下屈服强度、抗拉强度；无明显屈服现象的材料，则不应计算上下屈服强度，只计算抗拉强度。
对力 – 变形曲线，能自动计算弹性模量（按GB/T 8653 – 1988规定处理），对无明显屈服现象的材料，计算规定非比例延伸强度Rp（按GB/T 228 – 2002规定处理）。在自动处理中，能根据试验曲线自动判断该材料有无明显屈服现象，是该计算上下屈服强度还是计算规定非比例延伸强度Rp
数据自动处理软件，除能处理拉伸试验结果外，同时也能自动处理压缩试验结果（按GB/T 7314 – 200x规定处理）。
4.5.2人工数据处理
a． 功能齐全的曲线分析窗口，可随意改变曲线显示方式，如力 -  变形曲线、力 – 位移曲线、力 – 时间曲线、变形（或位移）- 时间曲线、应力 - 应变曲线等；
b． 曲线分析窗口具有再现试验过程的功能，在再现过程中，可随意选择相应的试验曲线。
c． 曲线放大功能，可任意放大曲线（即多次放大），也可人为输入给定的坐标进行放大。
d． 可在曲线（或放大的曲线）上，查找并标出曲线中屈服点、最大力、弹性段及各种辅助线等关键数据特征点，并实时显示该特征点的坐标（力、变形、位移、采样时间等）。这时，显示特征点应为真实有效的采样点，若不是真实有效的采样点则不应显示坐标。
e． 试验员根据试验曲线，判读有关数据，输入计算机进行计算。如判读上下屈服力、最大破坏力，计算材料的上下屈服强度和抗拉强度；如判读力 – 变形曲线规定非比例延伸力Fp,计算材料的规定 非比例延伸强度Rp；根据力 – 变形曲线弹性直线段计算材料的弹性模量等。
f． 人工处理与自动处理结果比较。
4.6静态测试（实验）报告
测试（实验）报告包括实验标题、实验内容、试验设备（包括测量工具、引伸计的标距）、试样尺寸参数、性能计算结果及试验曲线，还包括试验者姓名，试验时间、试验文件名、环境条件等。
  用户还可以根据自己的需求设置报表的打印内容、打印样式、报表格局等。
打印方式：A4纸，上部为试验内容和结果，下部为试验曲线。

测试（实验）报告和试验软件中，出现的术语和符号，均按GB/T 228 – 2002和GB/T 7314 – 200x的要求表示。可根据用户要求编制特点报表。
5.动态软件功能
本软件是在WindowsXP操作平台上开发出来的，面向用户的通用图形窗口系统软件，适用于Windows下的所有操作系统，如 Windows2000、WindowsXP、WindowsVista。直接通过对计算机进行操作便可实现系统功能，快捷、方便、直观地实现试验要求的各种操作。中文图形界面简洁、操作功能齐全、人机对话灵活友好、数据处理完备。

三、电子式动静态综合试验机主要技术指标
1．试验力
1.1  最大试验力： 静态2kN
                  动态1kN
1.2  有效测力范围：静态 0.4%-100% F.S（不分档）
                  动态 1%-100% F.S（不分档）
1.3  试验力分辨力： 静态1/300000（全程分辨率不变）
                   动态1/100000（全程分辨率不变）
1.4  测力准确度：静态±0.5% （相对示值）
                 动态±0.5% （相对示值）
2．试验速度（位移速率调节范围）
2.1试验速度范围：静态0.005～500mm/min（无级调速）
                 动态100～3000mm/min（无级调速）
2.2 试验速度准确度：0.5%
3．静态位移（移动横梁）
3.1测量范围：0~500mm
3.2测量分辨力：0.001mm
3.3测量准确度：±0.5%(相对示值)
4.  动态位移
4.1测量范围：0~300mm
4.2测量分辨力：0.001mm
4.3测量准确度：±0.5%(相对示值)
5.  静态变形测量
测量范围：10-300mm
变形测量分辨力： 0.01mm
变形测量准确度： ±0.5%（相对示值）
6.  大变形测量
输出范围：10-5mm（任选）
变形测量分辨力： 1/120000
变形测量准确度： ±0.5%（相对示值）
7.  主 机
有效试验跨度：600mm
移动横梁最大行程：500mm
有效拉伸空间大于450mm
6. 电源：380V（220V）  50Hz      功率：800w
7. 重量： 约900kg
