Laser Tracker X系列激光跟踪仪


全球最精确的大空间激光跟踪仪:

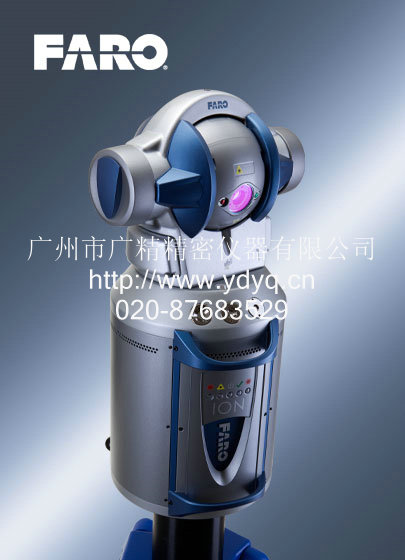

FARO® 法如激光跟踪仪 IONTM

全球最精确的大空间激光跟踪仪:FARO® 法如激光跟踪仪 IONTM

FARO Laser Tracker ION 是目前市场上最先进技术水平的激光跟踪仪,运用我们在世界各地测量应用所得的无限知识,我们可以制造世界上最精确的激光跟踪仪,并让测量工作变得简单和易维护。这款重量更轻的产品,提供了更大测量范围,并含有最快捷、最精密的测距系统 集中式绝对测距仪 (aADM)。 法如的客户已经把 FARO激光跟踪仪广泛应用于校准、机器安装、部件检测、工具组装和设置以及逆向工程中。各种规模的企业很快亲眼见识了使用它后的益处,并获得了全面的投资回报——有些在不到1年就取得了。

构画您脑中所想

激光跟踪仪取代了卷尺、钢琴丝、铅锤和经纬仪等传统工具,FARO 激光跟踪仪ION是一款更精确、更稳定的便携式三维测量 设备,可以简化测量过程,使测量结果更可靠。


应用

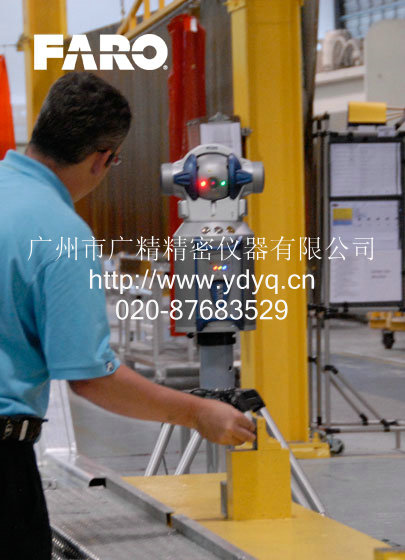

法如激光跟踪仪ION

法如激光跟踪仪ION可以精确完成在不同行业各种应用下的测量任务。它改进了空间三坐标的测量方法,使新的制造方法成为可能。

定位

  • 比传统方法更精确和减少时间
  • 高频率的测量方法,正确的形变趋势
  • 实时测量确保公差和设计的有效性

安装

  • 机器底座的布局/校平
  • 阻止机器开启运行的损耗
  • 减少机器部件的损坏

零件检测

  • 实际数据和标称数据的对比性数字记录
  • 勿需移动部件至一个固定的测量工具处
  • 减少生产浪费和不合格件成本

工具构建

  • 完全空间精度测试(保证零部件以最高标准精确安装)
  • 核实工具的尺寸完整性和再现性(识别或取代工具缺陷)

逆向工程

  • 获得高精度的数字扫描数据
  • 不再需要硬件母版
Laser Tracker X系列激光跟踪仪
/UploadFile/20091/2009117153739833.jpg

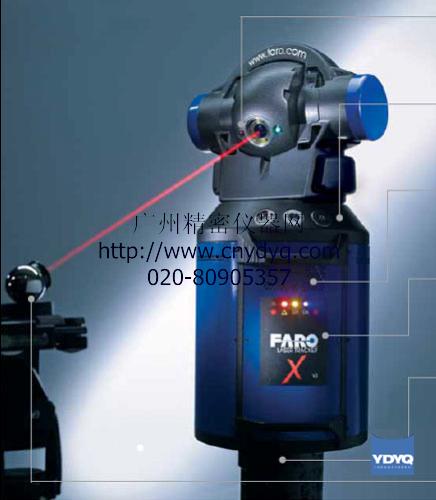

FARO激光跟踪仪 X系列V2版本精度更高,拓展了应用的操作温度范围。

FARO 激光跟踪仪x系列V2版本是一个便携式的接触式测量系统,使用激光技术,满足大范围工业领域的应用,准确地测量大规模零件和机械。它具有70米的测量范围,精度高达0.001",结构坚固,完全适用于工厂环境。

此外,FARO激光跟踪仪 X 系列V2版本有许多独特的性能表现:

XtremeADM*超级绝对测量:经GPS校验的XtremeADM精度是老型号的两倍,为FARO先进的断点续接技术带来了更高的测量速度,使它成为精度最高,最通用最实用的ADM系统。

Instant-On快速热启动 : 激光器无须预热,X系列激光跟踪仪在几秒内即可预备测量。

拓展了操作温度范围:X系列V2版本能在 -15°C (5°F) 到 50°C (122°F)范围内工作,即使在最苛刻的工作现场也能符合温度要求。

Self Comp自校准* : 无论应用于任何地点,跟踪仪具有的五分钟自动校准程序能确保其最高的使用精度。

此系统使用标靶反光镜沿着测量工件表面移动,激光跟踪仪投射光束,实现三维测量。它配备了高精度的角度编码器和XtremeADM超级绝对测量技术,实时报告反光镜即测量点的3D位置。带角编码器和XtremeADM - 绝对距离测量,它能实时播报探针的3D位置。X型号是第一台配置ADM技术的激光追踪仪,其价格合理,可实现高精度的便携式测量。

它帮助制造、服务、工程以及质量控制等专业人员对大型工件进行测量、位置校准,完成工装,以及完成在现和过程加工。无论应用在哪里,它都是最有效,性价比最高的设备。

Laser Tracker空间测量激光跟踪仪

空间测量激光跟踪仪--新型便携式大体积6D激光测量系统打造超级绝对测量
空间测量激光跟踪仪通过内置激光干涉器、红外线激光发射器、光靶反射球测量长度、光栅编码器测量水平和仰视角度来实现三维大体积现场测量。它具有70米的测量范围,超级绝对测量模式(X系列)/ 干涉和绝对测量模式(Xi系列)使测量过程更精确、更灵活,XtremeADM(绝对距离测量、断电续接)功能可保证系统的稳定精确性,是实现您三维大体积测量最先进最方便的仪器。
空间测量激光跟踪仪系列主机工作原理及特点:

使用此测量系统,操作人员只须用三脚架支起激光跟踪仪,并用标靶反光镜接触或沿着测量工件表面移动。激光跟踪仪投射光束,反光镜将其反射回接收器,计算并记录70米范围内的每个点的位置。如果激光跟踪仪及靶球之间的光束被意外阻挡,超级绝对测量功能允许在任意位置重新获取光束立即测量,而无需返回参考点。
1、激光器放在主机体内而非放置在跟踪头上;XtremeADM是全封闭、平衡的设计,光束通过光纤传送 (无反射镜),聚光性稳定性好,无干涉,稳定性好,使用寿命长。此种设计, 使得垂直和水平的两个主轴安装工艺更合理和可靠,自校准更便捷。
2、XtremeADM功能:具有GPS校准的绝对距离测量、断电续接功能(反映时间为1/10秒),达到世界上最高的扫描速度(10000点/秒),是世界上最快、最先进的ADM系统。
3、快速芯轴安装可在几秒内完成。
4、配置智能热键遥控器,语音控制系统可实现单人远程操作。
5、环境监测传感器和自动环境补偿系统:适时监测环境的变化,修正激光参数,可对主机内及主机附近的大气湿度,空气压力和温度变化自动进行补偿,提高测量系统的精度稳定性,适应更复杂的外部环境。
6、主机具有3个基准零点,可同时放置3个 (大、中、小) 反射镜标靶,可同时放置3个(大,中,小)反射镜标靶,起到光粑更换架的效果。实际使用时更方便,提高测量效率。
7、主机内置的电子水平仪提供精确的水平基准面,可实现主机水平、垂直、倒置、心轴安装等摆放,以实现不同场合的测量要求。这样可使得垂直方向的俯仰角大大增大,适应更多的场合使用。
8、控制器可外接八个环境传感器(控制器上带八个接口),可对测量现场和远距离的环境(包括温度,大气压力,湿度)及工件不同部位的温度变化进行补偿。
9、快速预热:功能可在15分钟左右,即可完成对激光跟踪仪的预热。
10、快速自检:只要按一个按键5分钟内即可完成对机器的自检。
11、自动漂移补偿:通过环境补偿系统,主机自动修正激光束的漂移。
主要应用领域
航空工业:飞机行架的定位安装,飞机外形尺寸的检测,零部件的检测,飞机的维修。
航天工业:飞行器外形的检测,重要部件安装位置的检测,导轨的检测。
汽车工业:汽车生产线的检测,白车身的检测,汽车工装检具的检测与调整。
造船工业:轮船外形尺寸的检测,重要部件安装位置的检测,逆向工程。
科学研究领域:粒子加速器的定期检测与调整,重要核心部件的安装,调整与检测。
雷达工业:雷达表面形状的检测,雷达安装位置的检测。
重型机械行业:重要的大型部件的尺寸检测,逆向工程的应用。
系统规格与性能参数:
外型尺寸(X/Xi):

头部尺寸 280 x 535 毫米( 11 x 21 英寸)
头部重量 18-20 千克( 39-44 磅)
控制器尺寸 160 x 180 x 280 毫米( 6 x 7 x 11 英寸)
控制器重量 5 千克( 12 磅)
测量范围(X/Xi):
·水平旋转范围:+/- 270 °
·垂直旋转范围:+75° 至 -50°
·最小工作范围:0m
·最大工作范围:70米直径
环境要求(X/Xi):
·操作温度4°C (40°F) 到 43°C (110°F)
·海拨高度在-1000到2000米
·湿度为0到95%,无冷凝
角度测量性能(X/Xi):
·角度精度0.02弧度秒
·角度重复性:2微米+2微米/米
·角度精确性:18μm + 3μm/m
·最大角速度:180°/秒
距离测量性能(X/Xi):
X系列:
XtremeADM超级绝对测量:
·点获捕率:10000点/秒
·分辨率:0.5微米
·重复性:7μm + 1μm/m
·精确度:20μm + 1.1μm/m
·最大径向速度无限制
Xi系列:
干涉测量:
·分辨率:0.158微米
·重复性:1μm + 1μm/m
·精确度:10μm + 0.8μm/m
·最大径向速率:4米/秒
XtremeADM超级绝对测量:
·点获捕率:10000点/秒
·分辨率:0.5微米
·重复性:7μm + 1μm/m
·精确度:20μm + 1.1μm/m
·最大径向速度无限制
