Laser Scanner Photon大空间三维激光扫描系统

来源：广州市广精精密仪器有限公司
时间：2009-01-17 15:31:32
字体：大中小
阅读：

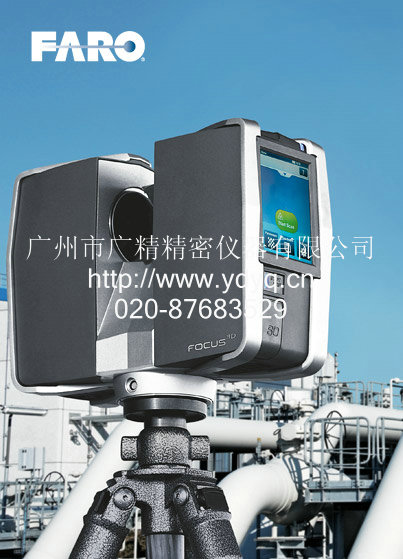

FARO三维激光扫描系统 Focus3D

Focus3D---FARO革命性的新式扫描仪，用户可以通过触摸屏简单直观的进行操作。此外，该设备设计更加简洁，比之前任何型号更具性价比。

直观的触摸屏
利用触摸界面可以控制所有的扫描仪功能，实现了超群的使用和控制方便性
独立解决方案
超轻便设计，而且工作时无需任何外部设备
小巧紧凑
尺寸仅为 24 x 20 x 10cm3，重量只有 5kg，Focus3D 堪称有史以来最小的 3D 扫描仪
集成式彩色摄像头
由于集成了7千万像素全自动无视差摄像头，能够实现极具真实感的 3D 彩色扫描
高性能电池
集成的锂离子电池可以提供长达 5 小时的供电，而且可以边工作边充电
数据管理
所有数据都保存在一块 SD 卡上，可以方便、安全的转移到 PC 上。使用 SCENE WebShare功能，图像可以在互联网上共享

	FARO Photon 120 Long range 3D Laser Scanner.	FARO Photon 20 Medium range 3D Laser Scanner.
Specifications
Range	up to 120m ⁽¹⁾	up to 20m ⁽¹⁾
Unambiguity Interval	153.49m	153.49m
Linearity Error at 25m and 84% Reflectivity	2mm ⁽²⁾ @25m	2mm ⁽²⁾ @20m
Typical Resolution	8,000 x 3,500	8,000 x 3,500
Typical Duration	233s	233s
Max. Resolution	470,000 x 16,384	470,000 x 16,384
Measurement Rate	up to 976,000 pixel/s	up to 976,000 pixel/s
Laser Power	20.0mW	20.0mW
Wave Length	785nm	785nm
Vertical Field of View	320°	320°
Horizontal Field of View	360°	360°
Weight	14.5kg	14.5kg
Data Storage	Integrated hard disc or via Ethernet connection	Integrated hard disc or via Ethernet connection
Options
Colour Extension
Inclination Sensor
Accessories
Transport Case
Mobile Power Supply
Carrying Handle
Wireless Control
Carbon Fibre Tripod
Applications
Architecture & Civil Engineering
Automotive
Chemical & Food
Forensic & Accident Research
Heritage
In Process Automation
Large Products
Mining
Petrochemical
Power Plants & Nuclear Plants
Train & Road
Tunnel
Included RecommendedSuitableNot Suitable

¹⁾ Depends on ambient light, which can act as a source of noise. Bright sunshine may shorten the actual range of the scanner to lesser distances.
²⁾ Measured on a non moving orthogonal 90%/10% reflectivity reference paper in averaging mode.

一部扫描仪——多种应用

由于控制简单、设计小巧，Focus3D非常适合用于 3D 建筑记录、施工监管、逆向工程、历史遗产保存或犯罪现场法医记录，能够理想的满足各种应用的要求。

室内环境记录
利用 Focus3D，可以对室内环境和技术设施（如建筑施工、传送系统或过程设施）快速的生成 3D 记录。

产品和组件记录
无论是在产品设计时用于检查大型的机械组件，或用在逆向工程中——Focus3D 都可以测量各种形状和尺寸的产品和组件，并生成精确的数据和三维曲面模型。

室外环境记录
Focus3D可以很好的对建筑物、建筑场所、道路和景观特点进行记录。可以将距离最远 120m的对象记录下来。

了解 Focus3D 的更多优点：

FARO 激光扫描仪软件

SCENE

SCENE 软件专门为 FARO 激光扫描仪设计：通过使用自动对象识别、扫描注册和定位，SCENE 可以简单高效的处理和管理扫描数据。SCENE 还可以对扫描进行着色。该软件具有极高的用户友好性，可以飞速的生成高质量的数据。

当 SCENE 将扫描数据准备好后，您就可以立刻开始评估和进一步处理数据了。

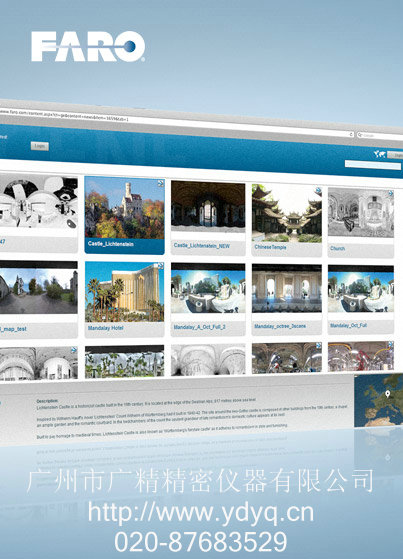

扫描项目现在只需按一下按钮就可以发布到 web 服务器上了。新的 SCENE Web-Share 功能使用户可以使用标准的互联网浏览器轻松的访问激光扫描仪。

更多特点

可供您的激光扫描仪使用的其它软件

SCENE Record
SCENE LT
FARO CLOUD

SCENE 特点

Web-Share feature 功能支持互联，共享扫描数据
从原始数据采集到完成项目，实现了高效的工作流程
由于具有自动扫描功能，只需要最少量的手动后期处理编辑工作
具有自动目标识别和扫描对齐功能
简单易学的选项卡式窗口，新的可停靠视图结构，合理的菜单和工具栏结构，使您只需最少量的学习就能掌握 SCENE，同时提供了更高的效率
可以在2D和3D视图中测量或拟合对象
记录对象使用超链接技术对点云扩展了附加信息
Draw-To-CAD 与 FARO Cloud for AutoCAD 功能相配合可以提供与基于 AutoCAD 的应用程序的实时链接
具有可以连接众多的行业软件产品的接口
同时支持 32 位 和 64 位 位的 Windows XP、Windows Vista 和 Windows 7 系统

SCENE LT 是一款免费查看程序，使专业用户可以查看现有的FARO扫描数据和工作空间。它可以导入 VRML 格式的 CAD 模型，以便与扫描点进行对比。
特点

简单易学的选项卡式窗口，新的可停靠视图结构，合理的菜单和工具栏结构，使您只需最少量的学习就能掌握SCENE LT，同时提供了更高的效率
带有测量工具栏以及 2D 和 3D视图功能，可以实现即时扫描分析
Draw-To-CAD 与 FARO Cloud for AutoCAD 功能相配合可以提供与基于 AutoCAD 的应用程序的实时链接
可以对从 SCENE Web-Share server 加载的扫描数据进行充分的利用和共享
具有可以连接众多的行业软件产品的接口
同时支持 32 位和 64 位位的 Windows XP、Windows Vista 和 Windows 7 系统
可以用于与客户和合作伙伴共享数据的免费软件

此 AutoCAD 插件使用户可以使用 AutoCAD 2004-2011 中的标准 2D 和 3D 功能处理 3D 激光扫描仪数据。如果使用 AutoCAD 2011 工作，FARO CLOUD 还可以利用 AutoCAD 点云平台的出众功能。如果使用的是 AutoCAD 2010 或更早版本，FARO Cloud 可以提供自己独特的 PTC 引擎用于点云处理。
旋转和放缩功能，以及隐藏和显示部件的功能提供了简单透明的 3D 导航方式。可以对工业结构、历史建筑、雕塑等等的已有文档重新记录。可以扩展获得的点云，或者将它与其它信息，如 CAD图纸、照片和平面图组合到一起。
特点

在 AutoCAD 中实现点云可视化
裁剪和切割功能
对 3D 扫描仪数据使用标准的 CAD 功能
Draw-To-CAD提供了与 SCENE 或 SCENE LT 的实时链接
将 CAD 对象固定到点云里（线、平面、圆柱体——仅适用于专业版）
Laser Scanner Photon大空间三维激光扫描系统
/UploadFile/20091/2009117153131654.jpg

三维激光扫描系统:针对用户需求而设计的三维激光扫描系统仅用最少的培训时间即可捕捉三维点云数据。无论对一个50000平方英尺的建筑物或一个犯罪现场的精确捕捉，它都具有无限表现力。3D激光扫描仪的工作原理是通过发射红外线光束到旋转式镜头的中心，旋转检测环境周围的激光，一旦接触到物体，光束立刻被反射回扫描仪，红外线的位移数据被测量，从而反映出激光与物体之间的距离。最后用编码器来测量镜头旋转角度与激光扫描仪的水平旋转角度，以获得每一个点的X、Y、Z的坐标值。利用FARO三维激光扫描系统能够让你在几分钟内对你感兴趣的区域，楼房，桥梁，室内等获取详尽的、高精度的三维立体影像图数据，它可广泛用于各行各业，例如采矿、工程、城市规划，楼房销售，测量、交通，运河，铁路，反恐、娱乐，古迹建筑物克隆，数字地理信息系统等行业。
丘永达13958262636供FARO三维激光扫描系统产生三维黑白图像，每一个像素均有X，Y，Z坐标，为了实现真正的彩色图像，可以通过增加一个高级选项，每个像素就变成带有坐标值的RGB像素了。测量数据也非常方便，可以在点云图中或三维物体中直接测量，这些可用于生成尺寸精确的CAD模型。
高速
FARO三维激光扫描仪可在不到1分钟时间内扫描周围环境8 百万像素，比常用三维激光扫描仪速度快一百倍，减少了现场捕捉数据所需时间，增加效率和数据采集的收益性。
模块化设计
FARO三维激光扫描整体由距离传感器模块，镜像模块及内置PC模块组成，这些模块可随时更换，并且保证产品的优势。例如以后有更长距离模块和高精度模块可供选择，这保证了您的设备总是应用最先进的技术，及其投资的有效性。
产品应用领域：
建筑学及民用工程；汽车；化学及食品；法医鉴定；历史文物；加工自动化；大型产品；矿业；石油化工；发电站及核电站；火车及公路；隧道
--高清晰度
一次扫描可获得2800万3D像素
--快速
每秒高达12万3D扫描点
--精度高
每10米仅有3毫米线性度误差
--扫描广角大
360°水平，320°垂直
--常用快速卡盘
可用三脚架安装
--独立性
数据存储在内置硬盘
测距单元
距离：35m (HE40), 70m (HE80)
清晰度：17 Bit范围/9 Bit亮度，217/211
测量范围：120 kHz
线性误差:3mm
扫描：
垂直广角：320°
水平广角：360°
垂直分辨率：0.009°(40.000 3D像素在360°)
水平分辨率：0.00076°(470.000 3D像素在360°)
最大垂直扫描速度：3000 rpm
扫描时间在：44502500：ca.104秒测量点
激光（光学传感器）
激光强度（CW，平均）：80 HE40 10.5 mW, HE 80 22 mW
波长：785nm
光束离散度：0.2mrad (0.012°)
光束直径（在出口处）3毫米，圆形
数据处理：
内置PC：奔III 700MHz，256MBRAM
40GB 硬盘，Windows 2000
数据存储：本机：通过内置硬盘驱动（用于大多数分辨率）
远程：通过以太网与外部PC或笔记本
数据转输：通过以太网在线传输
