PolyWorks三维曲面检测软件 三维扫描逆向工程软件

PolyWorks/Modeler™ 是一套全面的软件解决方案，可用于根据高密度点云建立精确而平滑的多边形模型和 NURBS 表面。该软件可针对 3 轴及 5 轴铣削、空气动力学模拟及数字化审查等严格的多边形制造业流程，来生成高品质的多边形模型。PolyWorks/Modeler™ 还提供了强大的快速构面方法，利用它可创建可用性最高的 NURBS 表面。

PolyWorks/Inspector™ 是这一强大的软件解决方案，可从关节杆上的三位传感器和接触探头系统获取高密度点云，藉此对制造流程各阶段的部件和工具质量进行控制。该软件利用扫描原型和装配部件的点云来检测首件和装配部件，以便及早确认误差、解决问题，从而保证制造流程顺利进行。

PolyWorks/检测模块探测包™ 是PolyWorks/检测模块™在单点硬探测应用上的特殊版本。提供所有主要硬探测品牌和技术的插件，并提供强大的多设备位置管理，PolyWorks/检测模块探测包为工业制造提供了完整的测量解决方案，包括内嵌的SmartGD&T™技术，调装/检测模式用于基于测量的装配，集成的统计过程控制（SPC）,可完全自定义的检测报告。PolyWorks/检测模块探测包是便携式硬探测测量软件领域的一颗新星。

Polyworks 的各类软件主要用于 3D 扫描、逆向工程、设计、检测、数字化制造和医学应用。



3D尺寸分析和质量控制解决方案，助力您掌控产品设计和制造流程。

PolyWorks|Inspector以功能强大且稳定的直接硬件接口而闻名，它提供一套广泛的指导技术，全球最大的工业制造企业相信它能够为便携式测量设备提供高效、精确和可重复的测量流程。

通用的软件平台

只需掌握一款软件，因此增强了测量专家的能力，消除了测量壁垒，提高了员工的机动性并改善了整体团队合作效率，这显著地降低了公司的运营成本。

 PolyWorks|Inspector™ 2022新的突破

在没有CAD数据的情况下有效地检测多个工件

在无名义特征元素的情况下指导特征测量并实现自动化特征抽取：

• 在第一个工件上探测特征，然后在探测后续工件时，由第一个工件的特征测量元素自动指导

• 扫描第一个工件，使用任何互动工具从点云数据中创建测量基本元素，然后将所有测量的特征元素转换为测量向导，以指导特征扫描并自动抽取后续工件上的测量特征元素

• 随后根据需要在过程中注入CAD模型，创建名义特征元素和GD&T控制，并让PolyWorks|Inspector将这些变化自动传播到所有已检测的工件

加速对一批大偏差工件进行特征抽取

利用PolyWorks|Inspector 2022测量向导技术，在类似的大偏差工件上加速对测量特征元素的自动化抽取：

• 使用特征抽取组或手动选择，在第一个大偏差工件上可靠地抽取测量的特征元素，然后将这些测量的特征元素转换为测量向导

• 使用测量向导作为参考几何，快速抽取后续大偏差工件的测量特征元素

•


在Excel中创建智能的首件检测报告

通过在PolyWorks|Inspector 2022中测量来自首次生产运行的工件，并自动将结果转移到Microsoft Excel中提供的FAIR模板，快速发布符合AS9102与PPAP标准的首件检测报告。

将新的通用数据中心用于您的数字化流程

确保CAD建模、基于模型的定义和3D测量解决方案的数字互操作性：

• 从原生CAD和QIF MBD文件输入所有GD&T控制类型，以确保产品定义流程的数字互操作性

• 使用更精确的设备（如数字量规）测量扫描或探测对象的尺寸控制，然后将测量值注入对象中，以便进行报告

•


增强可用性

从提高用户效率和简化软件学习的改进中受益：

• 在选项对话框中键入搜索查询，以快速查找您要找的选项

• 在3D场景中动态调整色标限值，以加快您的数据色图的分析

•


优化Renishaw PH20测座的CNC CMM探测序列

通过有效地集成5轴移动和测座触发探测，将无碰撞的3轴CNC CMM测量序列转换为优化的5轴测量序列

逆向工程解决方案，在扫描的三角化模型和CAD/CAM软件之间实现真正的交互操作。

PolyWorks|Modeler™是一种全面的逆向工程软件解决方案，可以从数字化工件的三角化模型上抽取理想的CAD实体——曲线、曲面、参数化草图以及棱柱特征，作为您的专业CAD建模解决方案的起点。

三角化建模

逆向工程的第一步操作主要是将扫描的点云转变为基于曲面的三角化模型，也称作网格化。与原始点云相比，三角化模型更紧凑、更精确、噪点更少，可直接应用于铣削、3D打印和空气动力学模拟等工业领域。

实时创建扫描零件的三角化模型

采取有效的扫描方式，借助实时网格化技术确保质量和精度。

修复和优化扫描数据有缺陷的几何结构

填补孔洞、光顺和重建曲面、清理边缘、恢复锐边、使曲面密封等。

对三角化模型应用CAD操作

拉伸边界、偏置曲面、倒圆角、对CAD模型执行布尔运算等。

曲面建模

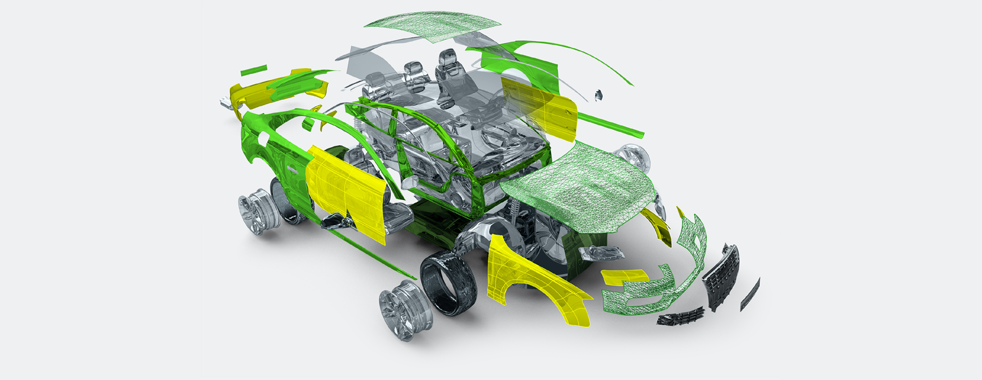

NURBS曲面是简单特征和有机形状的轻量级表述，这些特征和形状常用于复制和转移从点云数据向CAD/CAM软件构建的三角化模型曲面。PolyWorks|Modeler™提供了一个直观的曲面化工作流程，可将互动式曲线创建与下一代自动曲面化技术巧妙地结合在一起，为您的模拟、机械加工和设计应用程序生成可编辑的CAD友好的模型。

实体建模

实体建模工作流程中的基本构建块是参数化2D草图。通过执行拉伸、旋转、放样和扫描操作来创建实体的基本特征。PolyWorks|Modeler优化了在扫描三角化模型上抽取的几何实体，创建参数化的2D草图，并将该草图作为生成参数化、关联性、完全可编辑的实体CAD模型的起点。

创建草图实体和尺寸

将参数化2D草图（圆弧、线、圆和曲线）拟合到草图轮廓线，锚定和拟合草图实体。

将PolyWorks草图转移到CAD软件

使用CATIA、NX、Creo、SolidWorks和Inventor插件将PolyWorks|Modeler的参数化草图转化至实体CAD建模软件。

PolyWorks® V12 新参数草图工具可以从扫描零件创建参数化和关联的实体CAD模型

InnovMetric软件公司高兴地宣布新版本V12的PolyWorks/逆向模块™ 的逆向工程解决方案提供了参数化2D草图功能，无需增加额外费用。新PolyWorksV12草图可以让用户：

• 通过以下方式创建草图轮廓：在指定位置切割扫描零件，平均多个断面，或抽取轮廓边

• 根据设计意图逻辑来创建草图实体，先创建完全拟合至轮廓的主要实体，再创建连接主要实体的次要实体

• 锚定，拟合新实体并使它们自动相切或垂直于现有的实体

• 输入PolyWorks草图至通用的专业CAD软件，例如CATIA, UG, Pro/E, 或 SolidWorks，这样可以创建出完全可编辑的参数化和可关联的CAD实体模型

除了新草图功能外，PolyWorks/逆向模块V12也提供新的曲线数学引擎和加强的曲线重塑技术，使得从扫描零件创建NURBS曲面的总时间节约了50%以上。

“我们的任务是从三维扫描模型优化抽取CAD实体，而不是开发新的CAD编辑模块。我们的客户已经有了标准的CAD软件和标准的建模方法。PolyWorks/逆向模块V12是将我们客户专业的CAD软件加入至完整逆向工程解决方案的催化剂”，InnovMetric软件总裁Marc Soucy说到。
