Delcam 的 PowerINSPECT三维测量软件

PowerINSPECT 可与各种类型的检测硬件配合使用，其中包括手动 CMM、便携臂、光学测量设备和 HandyPROBE 便携式无臂 CMM。

PowerINSPECT 的屏上反馈和详细图形显示可以提供每个测量点的即时反馈。 可按定制格式自动生成包含图形数据、列表数据和统计数据的检测报告，该报告可满足各种设计要求和统一的国际化标准。

• 相较于所有主流 CAD 格式
• 快速校准甚为复杂的自由形状
• 检测用户定义的部分
• 可以沿部件边缘进行检测
• 完整的几何检测功能
• 根据 CAD 标称值自动创建检测特征
• 逐步 GD&T 向导
• 已测量实体的点、线框和面导出
• CAD 操纵 - 包括面偏移（例如，金属板反面、电焊火花隙）
• 报告均以图形呈现，这样就能直观地看出所有差异
• 可以创建可定制报告，以便充分满足操作员、客户或外部质量机构的严格要求。
• 从屏上图像到各类报告均可打印

PowerINSPECT 专门用于检测目的。

英国Delcam达尔康 PowerINSPECT测量软件

PowerInspect测量软件

高效、专业、通用的检测软件 Delcam PowerINSPECT

Delcam是世界领先的专业CAD/CAM软件公司，总部位于英国伯明翰。Delcam软件研发起源于世界著名学府剑桥大学，经过三十多年的发展，Delcam软件系列横跨产品设计、模具设计、产品加工、模具加工、逆向工程、艺术设计与浮雕加工、质量检测和协同合作管理等应用领域。Delcam最新的软件研发在英国和美国同时进行，在全球80多个国家和地区拥有150多家直属和分支机构，用户超过35,000家。 　　Delcam PowerINSPECT是被广泛应用，支持多种类型测量设备，功能强大，易学易用的独立检测软件系统。广泛支持各种类型测量设备，包括传统三坐标测量机、关节臂测量机、光学测量机、激光扫描测量机等。它集成了强大的CAD数据接口，可读入各种CAD格式数模。友好简洁的操作界面，不仅集成了多种自动测量策略，还提供了方便的自定义功能，使用户最大效率地完成测量工作。生成图文并茂的国际标准检测报告，不仅可以输出多种格式文件还可以自定义模板。完善、强大的功能可以满足各个行业的测量要求。为企业提供了高效、专业的产品检测软件系统。

Delcam PowerINSPECT 特点 界面简洁：简洁明快的纯中文界面，操作方式极富人性化 通用软件：可支持各种三坐标测量机和激光扫描设备。 超级接口：能够读入各种格式的三维CAD模型数据。 对齐策略：完整的对齐策略，可快速完成各种复杂的3D模型对齐。 智能编程：集成多种检测路径策略和智能用户自定义策略。 模拟仿真：完整的机床环境，测头系统，可视化的检测仿真模拟。 碰撞检验：全方位的碰撞干涉检验，可最大地保证安全检测。 功能全面：包括各种几何特征检测，形位公差检测，自由曲面检测，边缘检测，截面检测。 点云扫描：可脱机或联机状态下对比CAD模型分析点云文件。 标准报告：可自动生成图文并茂，清晰易懂的检测报告。 易学易用：对任何无检测经验人员培训，仅2天。

PowerINSPECT手动标准版 数据输入 　　PowerINSPECT能够广泛地读取各种主流三维CAD模型数据。通过DELCAM专用的三维CAD数模转换软件Delcam Exchange, 可以高速输入、输出包括IGES、VDA-FS、STEP、ACIS、Parasolid、Pro/E、CATIA、UG、IDEAS、SolidWorks、SolidEdge、AutoCAD、Rhino3DM、Delcam DGK和Delcam Parts在内的广泛格式的三维CAD数学模型，并能很好地保证数据的准确性和完整性。

对齐定位坐标系 　　PowerINSPECT提供了多种对齐定位方法，以满足各种类型零件的检测需要。特别是针对无特征的自由曲面也提供了方便、快捷的对齐定位工具。多坐标系的支持更加完善了零件对齐功能。

对齐定位方式包括 　　PLP对齐定位、自由形状对齐定位、几何PLP对齐定位、三球对齐定位、通过文件对齐定位、最佳拟合对齐定位、RPS对齐定位、自由形状体点云对齐等。

形位公差检测 　　PowerINSPECT 具有完整GD&T检测功能，并通过向导式程序指导使用者进行位置公差测量。 可测量的位置公差类型有：垂直度、平行度、倾斜度、同轴度、实际位置度、对称度、圆跳度、全跳度、曲线轮廓度、直线轮廓度，完整的形位公差功能。

简单测量 　　一键完成测量项目的定义。包括：几何元素对齐方案；两点距离；平面间距离；孔心距离；圆柱的壁厚；点到面距离，点到线距离；多点园。更多功能不断增加中。

PowerINSPECT手动专业版 曲面检测 　　PowerINSPECT 提供了多种曲面检测工具，对比理论CAD模型数据进行误差评估。可在曲面上测取点，PowerINSPECT将测取的点数据和理论的CAD数据进行对比，计算出误差，给出误差报告。可实时在零件上的任何地方测取点，也可测取指定的曲面点，PowerINSPECT将通过输入点的名义值，在零件上的指定位置测取点。功能强大的最佳拟合功能，可以帮助使用者进一步分析曲面的检测数据。如：分析叶轮叶片曲面质量，分析铸件毛坯余量等。

边缘检测 　　边缘是CAD曲面的消失处，其周围不再有任何相邻的 CAD 曲面。我们可通过检测切口的边缘情况而检测切口位置的正确性。PowerINSPECT 将检测的点和相应的理论CAD模型边缘进行对比，从而检测它们的精度。

截面检测 　　通过设置一截面组可检测零件的平面截面。PowerINSPECT将指导您仅检测指定截面上的点。并有多种屏幕报告显示界面的测量结果。

几何元素构造 　　通过对实体检测的数据构造出平面、直线、槽、长方形、多边形、圆、圆柱、圆锥、球体、环型等。并可以输出为IGES格式用于逆向工程等工作

PowerINSPECT 点云专业版 脱机点云对齐 　　PowerINSPECT 能有支持多种激光扫描测头，同时具有强大的点云分析处理能力。PowerINSPECT的点云对齐功能是非常智能的，用户只需要分别读入CAD数模和扫描好的点云文件。软件利用智能拟合计算自动将CAD数模和点云文件对齐。

脱机点云分析 　　PowerINSPECT结合了计量检测和逆向工程的要求，提供了对扫描获得的几何特征（如：球，柱，锥，圆，槽等）的计量分析能力。同时具有强大的曲面分析能力。用户可以通过过滤来筛选有效点。还可以通过框选局部点云对局部曲面进行分析。

实时扫描测量 　　PowerINSPECT联机扫描设备后可以实时扫描检测零件，包括曲面检测，几何特征检测，缝隙检测。还可以作为逆向工程的抄数使用。PowerINSPECT可以保存点云成多种格式。配合Delcam CopyCAD可以快速构造一个CAD实体。

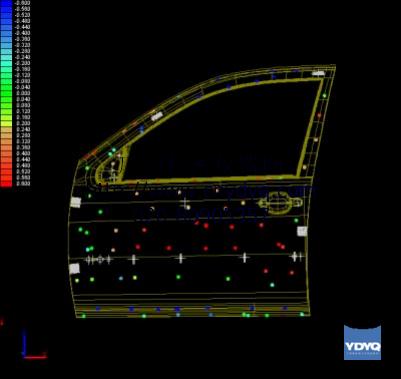

PowerINSPECT强大报告功能 　　PowerINSPECT据有强大的屏幕报告和图文报告功能。屏幕报告可以通过五色点，标签，数显等方式直观的显示出测量结果。检测结束后，可以方便地输出文字和图形检测报告。PowerINSPECT提供了智能化的功能，使检测报告的输出既方便又可靠。检测报告图文并茂，清晰易懂。输出格式可以是EXCEL和HTML两种。并且软件提供HTML模板修改器，便于用户自定义报告模板。
