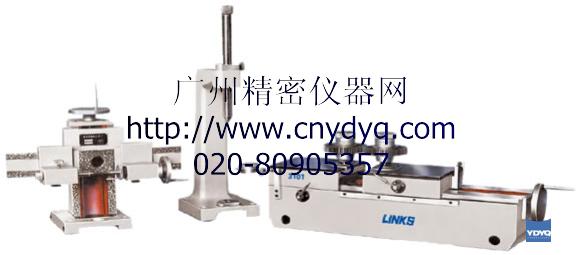

齿轮双面啮合综合检查仪3101、3101A、3101B型

齿轮双面啮合综合检查仪3101、3101A、3101B型



齿轮双面啮合综合检查仪3101、3101A、3101B型

A.用途:

齿轮双面啮合综合检查仪可用于测量圆柱齿轮和蜗轮副的一转中心距变动量和一齿中心距变动量,也可以用于测量两轴夹角为90°的圆锥齿轮锥齿锥顶点的偏移量,可广泛应用于汽车、农机等机械制造行业。

B.特点:

  • 长期、稳定的精度:本仪器测量滑板在滚动导轨上运动灵活,导轨采用高级合金钢制成,经过特殊工艺处理和精心加工,故长时间连续使用仍可保持 原来的精度。
  • 方便、实用、经济:本仪器结构简单、合理,操作、维修方便,因对使用环境要求不高,特别适合生产现场使用。

C.技术规格:

型号
3101
3101A
3101B
模数 1-10mm 1-10mm 1-10mm
顶尖中心距离 50-320mm 50-320mm 50-320mm
带轴齿轮最大外圆直径 200mm 200mm --
带轴齿轮轴长 110-350mm 110-350m --
蜗杆最大外圆直径 100mm -- --
蜗杆轴长 120-240mm -- --
被测齿轮最大重量 50kg 50kg 50kg
仪器净重 150kg 120kg 100kg
仪器毛重 220kg 200kg 150kg
仪器应用范围: 可测带孔、带轴圆柱齿轮、蜗杆副和锥齿轮 可测带孔、带轴圆柱齿轮 可测带孔圆柱齿轮
包装外形尺寸: 1100mm×950mm×810mm 1100mm×950mm×810mm 1100mm×950mm×810mm

D.仪器的组成:

1.基本配置:

型号
3101
3101A
3101B
测量主机
1台
1台
1台
顶尖座
1件
1件
--
蜗杆支架
1件
--
--
百分表
1块
1块
1块
标准齿轮芯轴
1件
1件
1件
标准齿轮转动套
1件
1件
1件
垫圈
2件
2件
2件
装齿轮用芯轴
1件
1件
1件
顶尖座定位芯轴
1件
1件
--
锥齿轮芯轴
1件
--
--

齿轮双面啮合综合检查仪

按用户要求特殊订制的弧锥齿轮双面啮合综合检查
