A.用途：
　　

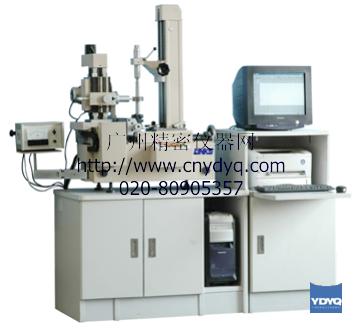

本仪器用于测量圆柱齿轮或齿轮刀具的渐开线齿形误差和螺旋线齿向误差。是我公司最新设计的一种结构简单、经济实用的高精度齿轮量仪，特 别适合于汽车、摩托车等中小规格齿轮的测量，该仪器可广泛应用于工厂计量室或车间检查站。

B.特点：

• 该仪器为台式小型仪器，仪器体积小、重量轻、容易移动，它既保 留了单盘式仪器传动链短、精度高、性能稳定可靠、价格便宜和对环 境温度要求不高的特点，又可测量齿向。可用测量齿形的基圆盘，在 工件一次装卡的条件下完成齿形和齿向的测量。基圆盘按用户要求直 径订做。
• 该仪器采用进口的高精度圆光栅编码器进行螺旋角的定位调整，方 便、可靠、精度高。
• 该仪器基圆盘与直尺的压紧结构独特、有创新，已获得专利，可解 决小基圆齿轮的测量。小基圆主轴按用户要求直径订做。
• 具有测头防撞功能，解决了意外碰撞造成测头损坏的问题，该项技 术也已获得专利。
• 该仪器测量齿形和齿向运动均采用机动测量，即对好测头后按一下 操作面板上的测量按钮，仪器即可由微机控制自动完成测量运动。大 大地减轻了操作人员的劳动强度，测量效率较高。
• 该仪器采用微机自动控制和误差数据采集及误差评值系统。可按国 际新标准进行误差分离，即齿形齿向总误差、齿形齿向形状误差，齿 形齿向斜率误差。并可根据用户的实际需要提供各种评值功能(如凸 形量C α、鼓形量C β、“K”形图公差带评值、各种特殊公差带要求 的设计曲线评值)，测量结果(误差曲线、数值)由显示器显示及打印机 输出测量结果报告单。

C.技术规格：

1. 模数......................................0.5～10mm
2. 可测齿轮最大外圆直径..........................300mm
3. 可测齿轮最大基圆直径范围....................7-270mm
4. 上下顶尖距离..............................10～370mm
5. 测头至下顶尖距离..........................10～190mm
6. 可测齿向角范围................................±45°
7. 可测量最大齿宽.................................70mm
8. 被测齿轮的最大重量.............................25kg
9. 仪器净重......................................370kg
10. 仪器毛重......................................460kg
11. 包装外形尺寸.................1200mm×1100mm×1300mm
12. 微机箱包装尺寸...............1700mm×1350mm×1400mm

D.仪器的组成

1.基本配置

• 测量主机............................ 1台
• 微机.................................1套
• 工作台...............................1套
• 打印机 ..............................1台
• 锥度轴...............................1套
• 短尖轴...............................1套
• 长轴.................................1件
• 标准芯杆.............................2根
• 渐开线样板...........................1件
• 渐开线样板用基圆盘...................1块
• 螺旋线样板...........................1件
• 螺旋线样板用基圆盘...................1块
• 带动器...............................1套
• 外测头(Φ1、Φ1.5、Φ3、Φ5).......各2个

2.可选附件

• Φ25-Φ270mm基圆盘
• Φ7-Φ25mm基圆轴
