A.用途：

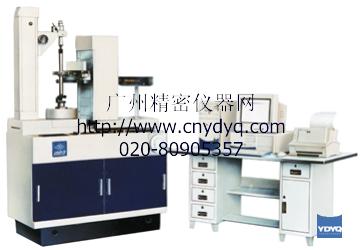

本测量机是一种新型智能化齿轮测量仪器，可测量渐开线圆柱齿轮的齿廓偏差、螺旋线偏差、齿距偏差、径向跳动。本测量机广泛适用于科研部门 及工厂计量室、车间检定站。

B.特点：

• 全新的测量原理:本测量机摆脱传统的齿轮测量仪器的工作原理， 采用坐标点测量原理，不需借助诸如标准齿轮、标准蜗轮等标准测量 元件就可进行各种参数的测量。
• 先进技术的集成:本测量机应用精密光栅位置检测系统，高精度主 轴回转控制伺服系统，专门开发的用于测量控制、数据处理及管理的 计算机系统等先进技术，软件采用windows平台，界面友好，数据管 理方便，测试报告简单明了，清晰美观。
• 可以信赖的高精度:独特的测量原理，先进的技术，合理的结构， 精良的工艺，进口的光栅传感器以及进口的电机确保测量的高精度。
• 智能化:本测量机采用人机对话方式，输入测量参数及测量要求，整个过程全部自动化，并备有数据库可存取齿轮参数及测量结果。
• 独有的宽斜齿轮测量:本测量机在宽斜齿轮测量方面具有最先进的技术。
• 灵活方便的操作:本测量机采用鼠标操作，屏幕提示，测量结果可屏显及打印。各单项误差可单独打印，亦可将齿廓偏差,螺旋线偏差,齿距偏差打印在同一张报告单上。
• 极低的故障率:由于电机、光栅、传感器及相应的电机驱动器、光栅倍频系统均采用世界最先进的产品，以及高集成度的伺服系统及数字接口系统，确保了系统的可靠性，使故障率极低。
• 整机的占地面积小:这是由高集成度的电气系统决定的。

C.技术规格：

D.仪器的组成：

1.基本配置

• 测量主机.................................1台
• 电箱.....................................2个
• 微机.....................................1套
• 微机工作台...............................1个
• 打印机...................................1台
• 大、中、小号带动器.....................各1套
• 齿圈调整组件(3004B不带)..................1套
• 测头
  φ1......................................1个
  φ1(切向)................................1个 φ1.5....................................2个 φ3......................................2个
  φ5......................................2个
• 主轴回转中心检具.........................1套
• 小型扭簧比较仪...........................1个　
• 鼓形的测量
• K形齿轮的误差评定(K形图)

2.可选附件（价格另议）：

• 高精度测量齿轮
• 渐开线螺旋线样板
• 内齿轮测量附件（测量范围有限）
