德国温泽 LH GEAR齿轮测量中心

LH GEAR齿轮测量中心

WENZEL GearTec虽然于2003年才成立，确已经在世界齿轮技术领域位居第三。WENZEL GearTec的机器结合了WENZEL GearTec工程的高技术高品质和齿轮技术领域专业团队的丰富经验。齿轮测量中心可满足VDI/VDE2612/2613 Class1(一级)齿轮仪器的精度要求,并配以功能强大的，适用于各种需求的专业齿轮和其他的齿轮刀具及蜗轮、蜗杆、螺旋伞齿轮、凸轮类转子类零件的测量软件。
    WENZEL GearTec可提供测量直径达到3米的任意尺寸的齿轮测量中心，同时根据客户要求提供大于3米测量解决方案,并且拥有的另一大优势是可将其与坐标测量仪为一体。例如：加长Y轴后,可以在平台一侧通过配备转台和齿轮测量软件来实现DIN1级精度齿轮的测量，也可以在平台的另一侧通过配备三坐标测量软件来实现齿轮测量。

LH GEAR产品系列特点:
    集转台和Wenzelgeco控制系统一体的LH/LHFGear系列可以满足测量大型齿轮的要求,可测量外径围3米，并且可以测量大于3米的齿轮。
    LH/LHF Gear CM系列产品集专业齿轮测量和Wenzel CM三维空间几何量测量于一身，这意味着： l 四轴联动展成快速/高精度测量齿轮和相关工件 2 Wenzel CM 软件进行三维空间几何量测量

适合于Wenzel的所有LH/LHF机型技术参数:

规格型号	测量行程	最大外径	齿宽
LH 54 Gear	500×600×400mm	500mm	350mm
LH 65 Gear	650×750×500mm	600mm	450mm
LH 87 Gear	800×800×700mm	800mm	550mm
LH 108 Gear	1000×1200×800mm	1000mm	650mm
LH 1512 Gear	1500×2000×1500mm	1500mm	850mm
LH 2015 Gear	2000×2000×1500mm	2000mm	1100mm
LHF 3020 Gear	3000×4000×2000mm	3000mm	1500mm

可选用下列测量任务的软件包
●直/斜齿轮测量

●花键测量
●蜗杆/蜗轮测量

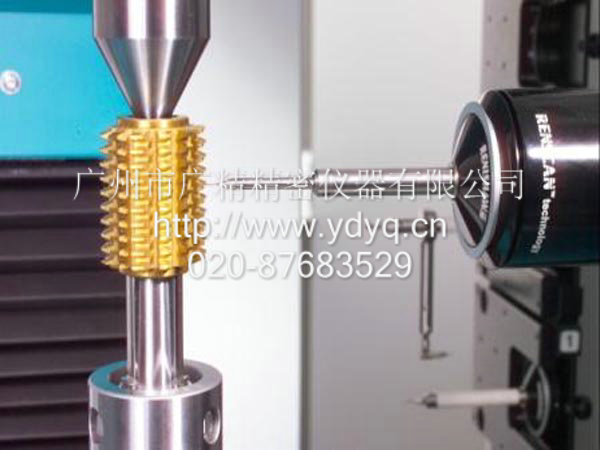

●滚刀测量
●插齿刀测量
●剃齿刀测量
●直齿锥齿轮测量

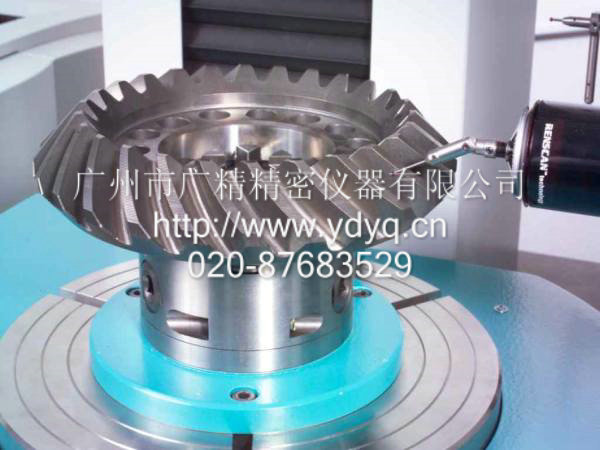

●准双曲面螺旋锥齿轮测量*
●轴类连杆测量
●凸轮/凸轮轴测量
●升降曲线测量
●未知轮廓曲线测量(径/轴向)
●螺旋转子测量
●Wenzel CM三维空间几何量测量
软件特点:
真正的WINDOWS操作界面，具有友好人机对话窗口的软件系统，进入数据库的测量数据与可视化图形一一对应，被测零件的测量数据文件与零件的数码照片相结合，方便操作者的管理和调用。软件更多的优势：
● 自由选择回转轴的长度/角度/直径。
● 根据输入数据图形化输出齿形报告。
● 图形化的输出报告，具有多种输出报告格式,可自行编辑表头。
