损伤评估软件:PIPECHECK

PIPECHECK – 损伤评估软件

Creaform 现在引入了 Pipecheck,这是用于评估输油管腐蚀和机械损伤情况的单一软件平台。 Creaform 这一独特的3D 扫描技术和创新软件的出现彻底改变了表面检测!

可靠、 高效、 简单    以下介绍 Pipecheck:

Pipecheck Analyze:当您只需要 Pipecheck 的分析功能

PIPECHECK – 损伤评估软件 输油管腐蚀软件模块 机械损伤软件模块Pipecheck Analyze以折扣价出售,该软件将 Pipecheck 腐蚀和机械损伤模块组合在一起。 最适合那些由高级技术员在现场完成评估,而初级技术员则专注于数据采集的项目。 当现场团队遇到复杂的情况时,也可以由输油管完整性工程师进行非现场分析。 Pipecheck Analyze 可以打开任何 Pipecheck 任务栏,更改参数,对分析结果进行重新处理以及导出报告。

Pipecheck 腐蚀软件模块

Pipecheck 腐蚀软件模块

Pipecheck 的输油管腐蚀软件模块提供了非常快速和可靠的数据处理,可当场生成即时结果。 数据以完整 Excel 报告的形式输出,并显示与传统测量方法(比如深度尺、超声 (UT) 探头和单行激光)相比所增加的精度和重复性。

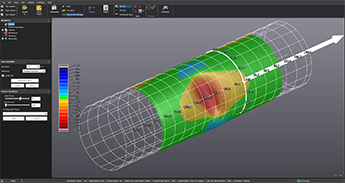

Pipecheck 机械损伤软件模块

Pipecheck 机械损伤软件模块

此软件模块正如其名,专用于分析输油管机械损伤情况。 此模块具备诸多关键功能,使您能够更好地理解凹陷和局部表面变形。 当场生成即时结果,这是降低维护成本的一个关键因素。




机械损伤中的腐蚀:

机械损伤中的腐蚀将材料缺失深度与机械损伤变形分隔开来不再是梦。 Pipecheck 软件是市场上唯一一个能够提供独特复杂工具用于提取机械损伤内的腐蚀深度的解决方案。 所有输油管操作人员都应了解复杂或组合损伤可能引起的灾难性故障的潜在影响。 准确测量影响输油管完整性的损伤将直接增加输油管完整性管理程序中的可信度。 此可信度将使维护成本下降并且降低出现耗费大量成本的故障的风险。

矫正操作:

经验表明,各种立管是可能产生材料缺失的区域,在运转多年以后会导致腐蚀损坏。 在许多情况下,可在现场弯管上发现较小的机械损伤,这主要是在建造输油管时由人为操纵引起的。 土层位移、结冰等情形引起的损伤可能会影响海底输油管。不能使用传统方法来测量(深度尺)现场弯管的深度,这是因为输油管曲率通常会引入并不代表材料缺失或输油管几何形状变形的深度值。 为了解决此问题并提高结果的效率和可信度,Pipecheck 提供了一种内置矫正工具。 该工具使用功能强大的算法来提取输油管的中心线并矫正全段。 然后,可使用 Pipecheck 的虚拟深度尺工具评估材料缺失或机械损伤,从而报告没有任何输油管曲率的深度读数。

从:
Pipecheck

到:
Pipecheck

ILI 关联:

ILI 关联ILI 关联工具可用于关联联机检测数据与 Pipecheck 3D 扫描检测数据。 用户界面已经过优化,以便比较深度、长度、宽度和爆破压力。为恰当评估 ILI 工具的性能,输油管操作人员需要使用精度高于磁漏 (MFL) 技术的设备来执行统计显著的样本分析。 HandySCAN 3D 扫描仪可快速捕获金属损耗和损毁区域,帮助建立更大的可接受样本进行统计分析。 操作人员可通过比较深度尺数据和 Pipecheck 数据来评估 ILI 性能,帮助他们更精确地确定实际需要挖掘的地域。

Pipecheck 腐蚀软件模块 主要功能

  • 自动应用的交互规则。
  • 具有河底重叠通路功能的 3D 和 2D 色彩对比图。
  • 所有轴线均生成 2D 界面。
  • 针对所有腐蚀特征生成最坏情况配置文件。
  • 依据 ASME B31G 标准(B31G、B31G 修改及有效面积方法)估算爆破压力。
  • 腐蚀深度测量,尺寸和管道上的位置。
  • “实时深度”:在点上简单拖动鼠标,即可获得局部腐蚀深度测量结果。
  • 管沟和已补救管沟的检测。
  • 在 3D 模型中直接进行点到点距离测量。
  • 增强了焊接点和障碍物附件的虚拟深度尺功能。
  • 内外部评估。
  • 可自定义的深度 Excel 导出。
  • 预设视图。

Pipecheck 机械损伤软件模块 主要功能

  • 半径测量。
  • 沿两个方向利用直尺技术测量最大深度。
  • 自动检测最大深度。
  • 以最大深度沿两个方向自动创建 2D 横截面。
  • 直观的横截面创建工具。
  • 受破坏区域的 3D 和 2D 色彩对比图。
  • 有助于更深入了解凹痕形状的可视化工具。
  • 深度与直径之比。
  • 凹痕为 90 度时的最大直径。
  • 每个凹痕的长度和宽度测量。
  • 多项凹痕分析。
  • 内外部评估。
  • 可自定义的深度 Excel 导出。
  • 预设视图。

内含无线平板电脑的加固型背包

    Rugged Field PackCreaform 为希望获得最佳现场性能的公司设计开发了一种功能齐备的附件包。 我们的加固型背包内含无线平板电脑,可实现扫描表面的实时可视化。

    它还有 3 种兼容的电源可供选择:带充电器的 Creaform 电池组*、110/220V 直流输入或车用蓄电池。

    内含:

    • 由 VXremote 制造的无线平板电脑电源
    • Pelican 加固型笔记本电脑保护箱
    • 带充电器的 Creaform 电池组
    • 扫描仪磁力座
    • 平板电脑磁力座
    • 8 米 USB 3.0 电缆

    可选配件:

    • 适用于紧急电源的车用蓄电池线

    *如与 Creaform 电池配合使用,该加固型背包可续航 8 小时。

    3D 扫描仪外接电池:将便携性带入一个全新的高度3D 扫描仪外接电池:将便携性带入一个全新的高度

    凭借着三个小时的续航能力,该 3D 扫描仪轻巧的外部电池提高了数据采集效能。 短期项目或绳索吊入作业环境的理想之选,移动自如。 当与 HandySCAN 3D 结合使用时,无论您身在何处,现在都可使用扫描仪。 重量较轻、尺寸紧凑,将便携性带入一个全新的高度! 该电池价格公道且合理,是空间有限作业环境或现场工作的理想工具!

    • 续航:连续扫描 3 小时
    • 尺寸:180x110x20 毫米/7.1x4.3x0.8 英寸
    • 重量:0.52 千克/1.14 磅 充电时间:4 小时

    VXremoteVXremote™: 远程访问软件应用程序

    VXremote 提供了对 Pipecheck 快速和简便的远程访问能力,从而提高了您的现场工作效率。 它提供了快速的激活和设置,无需任何硬件。 轻动指尖即可掌握所有数据采集功能... 只能在 Creaform 认证加固型平板电脑上使用!

    全套解决方案包括:

    • HandySCAN3D 3D 激光扫描仪
    • Pipecheck 软件授权许可
    • 校准板
    • 带保护箱的参考箭头
    • 4 米 USB 3.0 电缆
    • 电源
    • 4 x 500 定位目标点
    • 1 年的部件质保和上门服务

    可选配件

    • 经过认证的笔记本电脑
    • Pipecheck 参考部件
